Technické vybavení

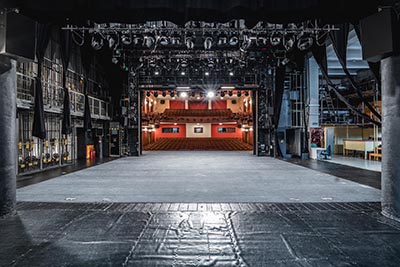

JEVIŠTĚ (STAGE)

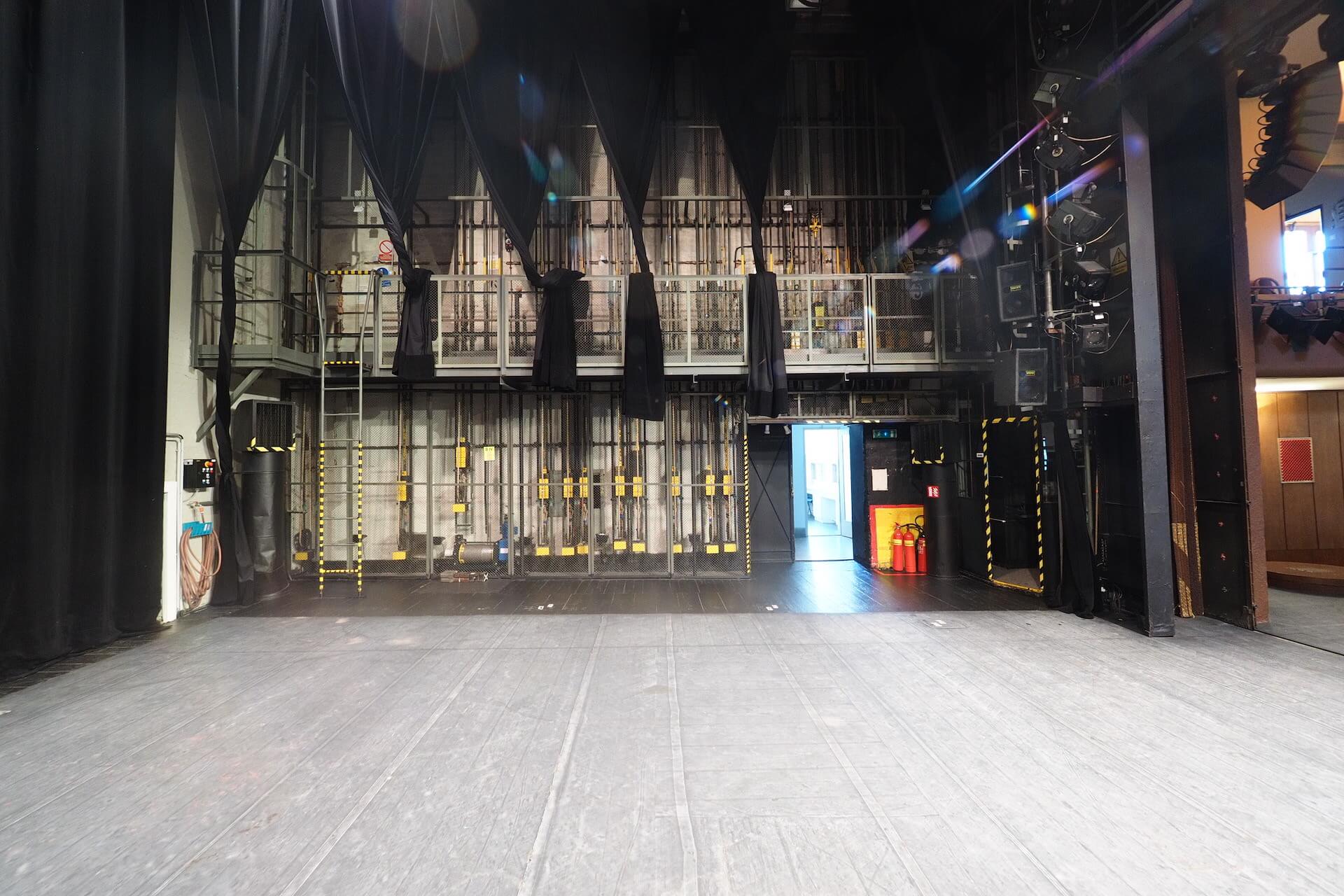

JEVIŠTNÍ TAHOVÉ ZAŘÍZENÍ

počet tahů 18, ovládání ruční, nosnost 120 kg,
2x světelné tahy /baterie/, ovládání ruční, nosnost 300 kg
1x světelný tah motorový, nosnost 500 kg

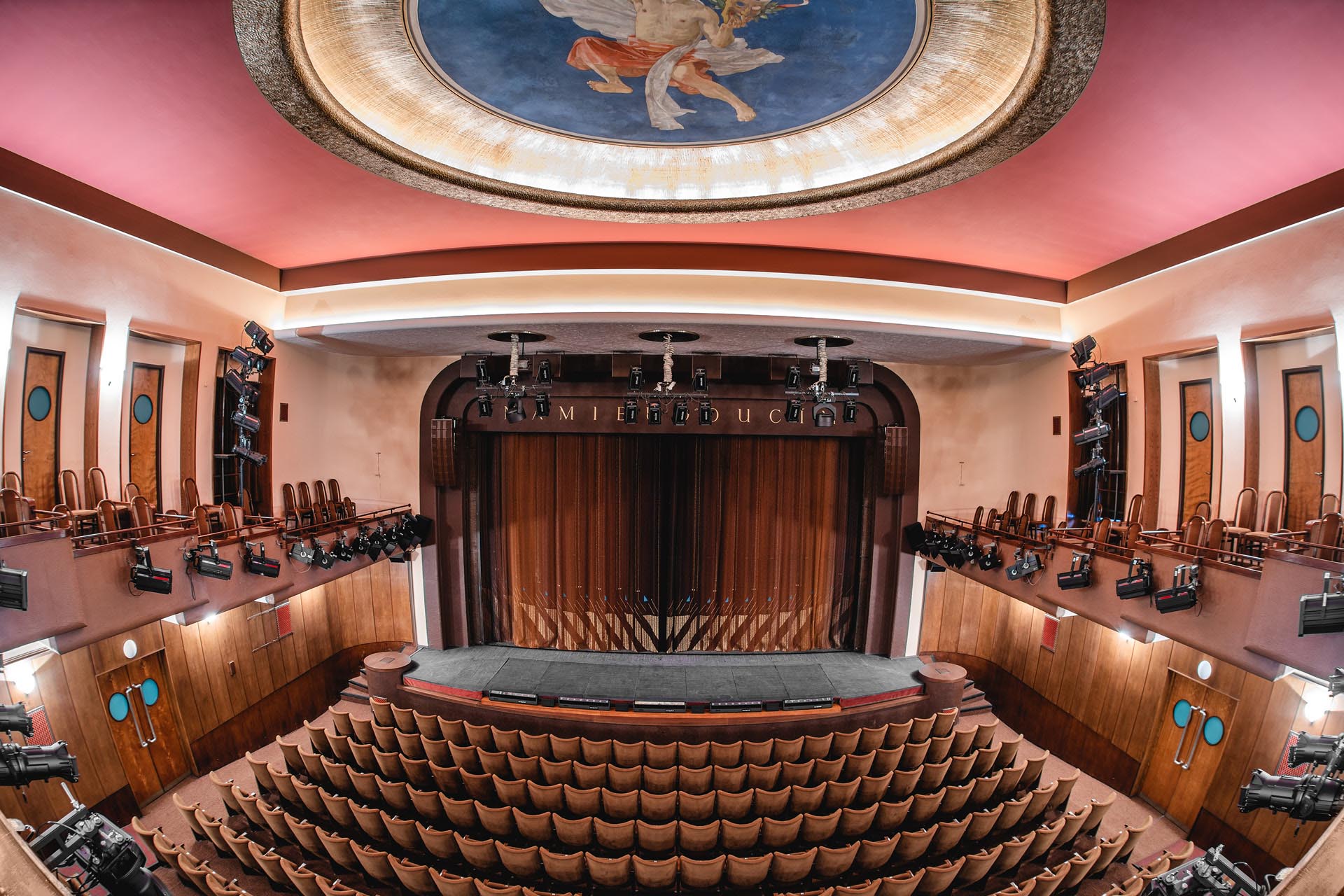

OPONA

látková - elektrické ovládání z inspice nebo z osvětlovací kabiny, boční chod
železná - ovládání elektrické

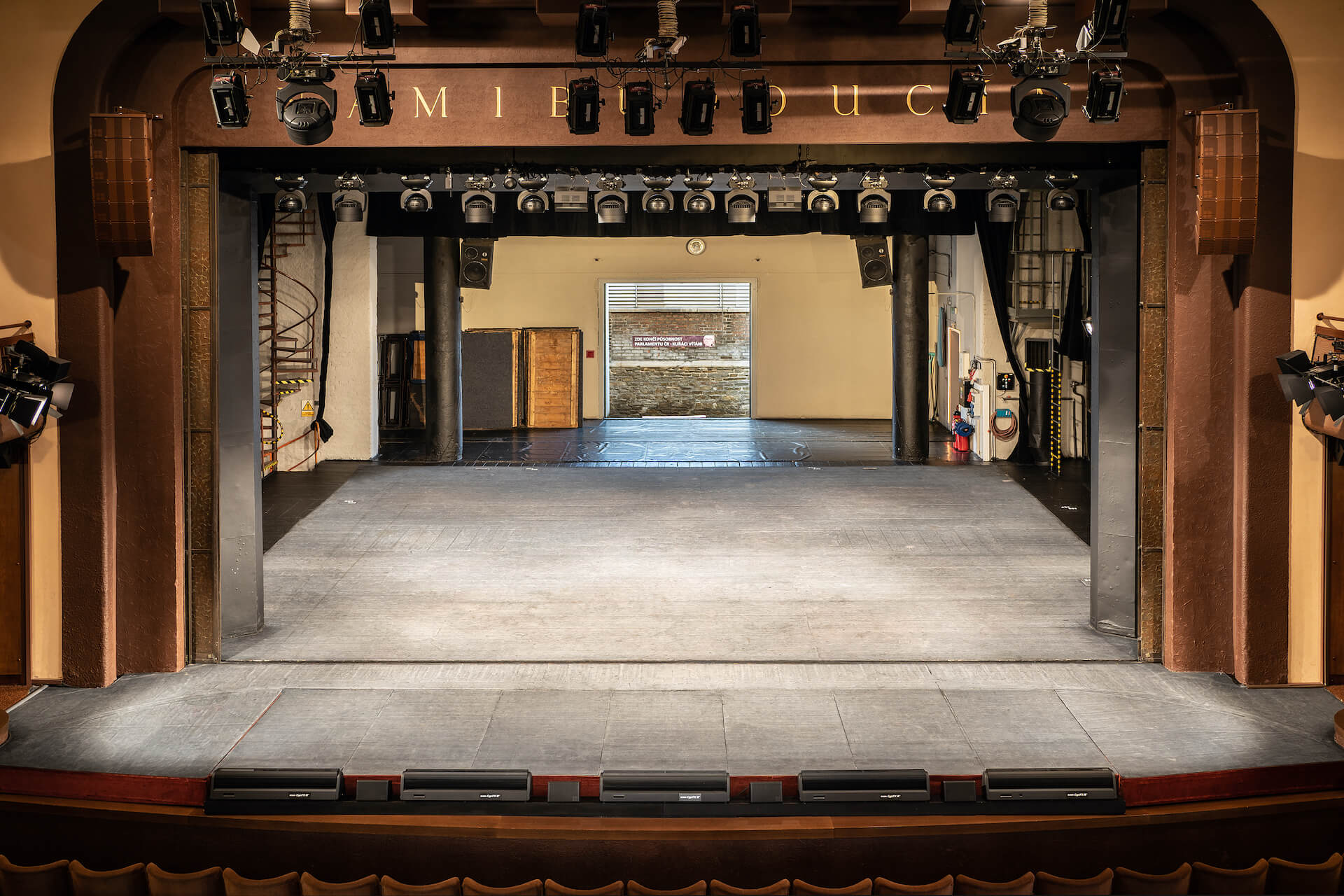

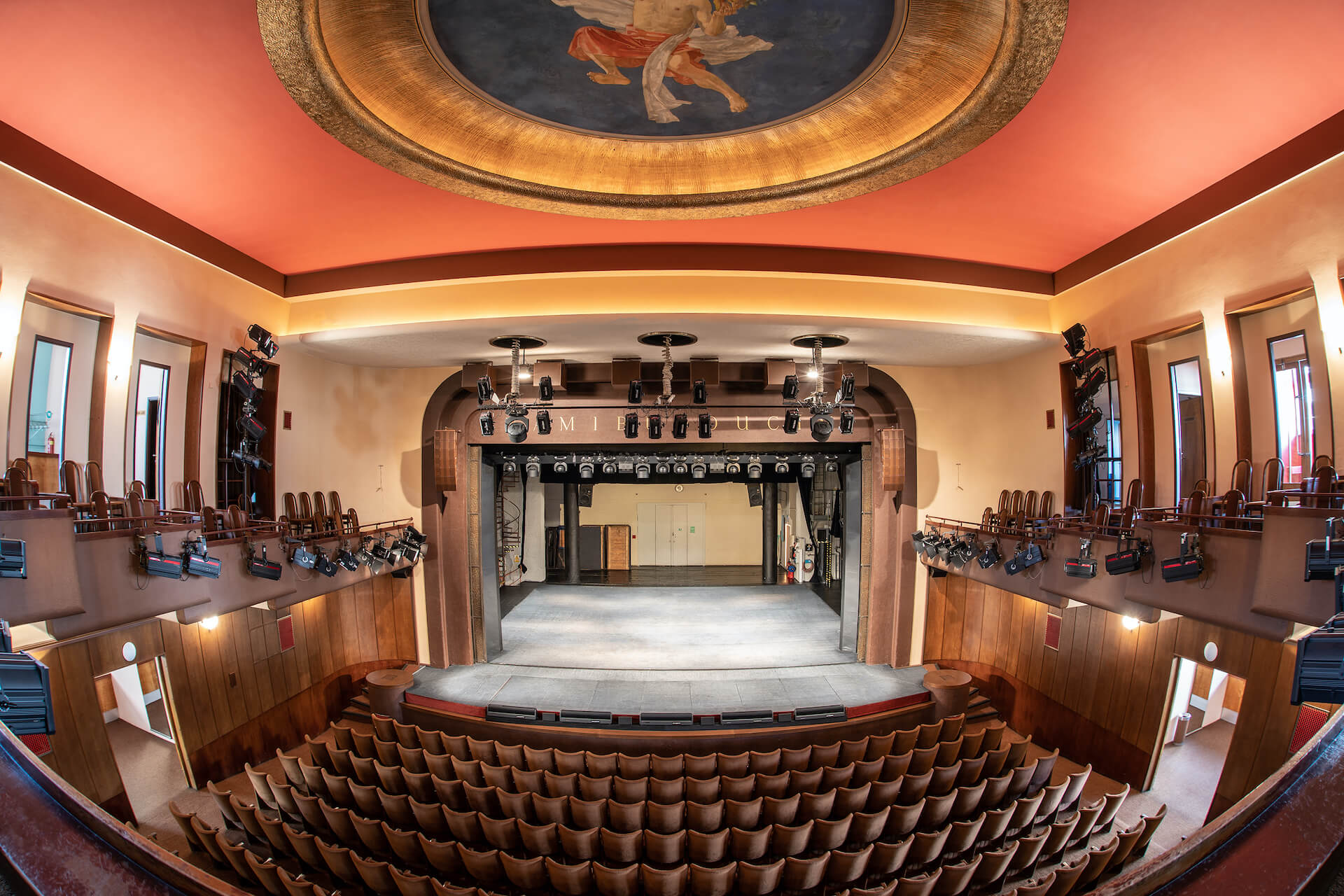

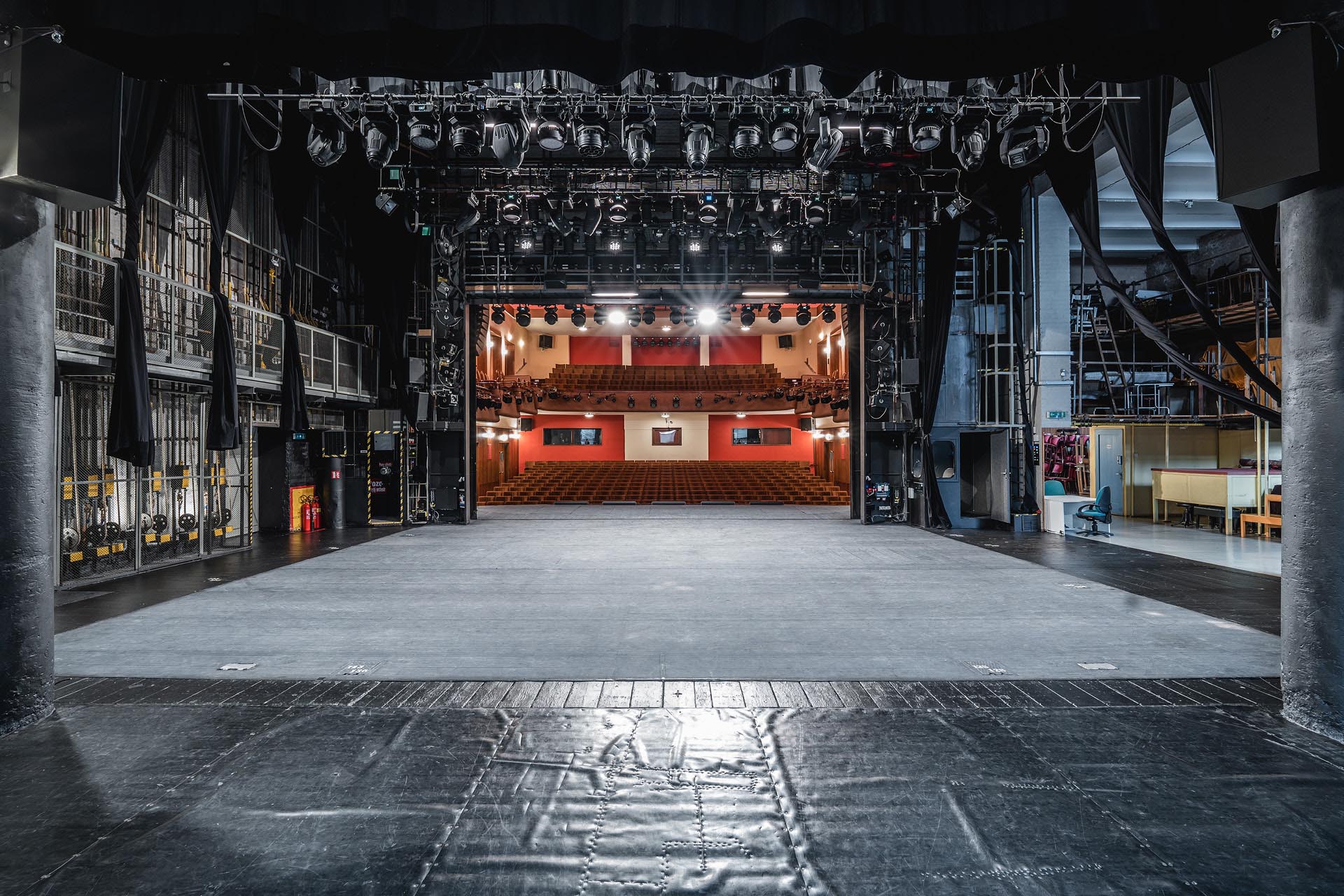

HRACÍ PROSTOR

šířka hlavního jeviště 15 m, hloubka hlavního jeviště 10 m, hloubka hlavního jeviště s orchestřištěm 13 m, výška hlavního jeviště 16 m, šířka portálového zrcadla 8,5 m, výška portálového zrcadla 5,5 m, světlost pevného portálového mostu 8,6 m

VYKRYTÍ

boční a zadní černé (samet)

OSTATNÍ ZAŘÍZENÍ

1x koncertní křídlo Petrof, 1x malé křídlo, 2 ks pianino

ORCHESTŘIŠTĚ

hloubka od podlahy jeviště 2,9 metru, užitková plocha 35 m2, maximální počet hudebníků 40, rozvody el. instalace pro osvětlení pultů (bez pultů)

ELEKTROINSTALACE

po obvodu jeviště rozmístěno 16 regulovaných DMX zásuvek 220 V / 2,3kW, ovládaných z osvětlovací kabiny (viz lighting plan) pevné zásuvky připojené v zadní části jeviště : - 3 x 240/400 V 63 A (2 ks) - 3 x 240/400 V 35 A (2 ks) - 3 x 240/400 V 16 A (1 ks) - 220 V 16A /B (9 ks)



pevné zásuvky v levém portálu: 240 V /16A / B (9ks)
3 x 240/400 V 32 A (1 ks) pětikolík
zásuvka pro zvuk v levém portálu: 3 x 240/400 V 16 A (1 ks) pětikolík



pevné zásuvky v pravém portálu: 240 V /16A / C (9ks)
3 x 240/400 V 32 A (1 ks) pětikolík
3 x 240/400 V 16 A (1 ks) pětikolík

ROZVODY DMX, 6x přípojná místa, XLR 3pin nebo 5pin

stage box portál levý, stage box portál pravý, boční jeviště (podlaha) levá + pravá, zadní jeviště (podlaha) levá + pravá

DATOVÉ ROZVODY (CAT 6)

propojení světelné režie a projekční kabiny na jeviště.
Přípojná místa na jevišti: stage box portál levý, stage box portál pravý, zadní jeviště (podlaha) levá + pravá

OPTICKÉ ROZVODY

propojení světelné režie a projekční kabiny na jeviště.
Přípojná místa na jevišti: stage box portál levý, stage box portál pravý, zadní jeviště (podlaha) levá + pravá

SCÉNICKÉ OSVĚTLENÍ (LIGHTING)

klimatizované pracoviště

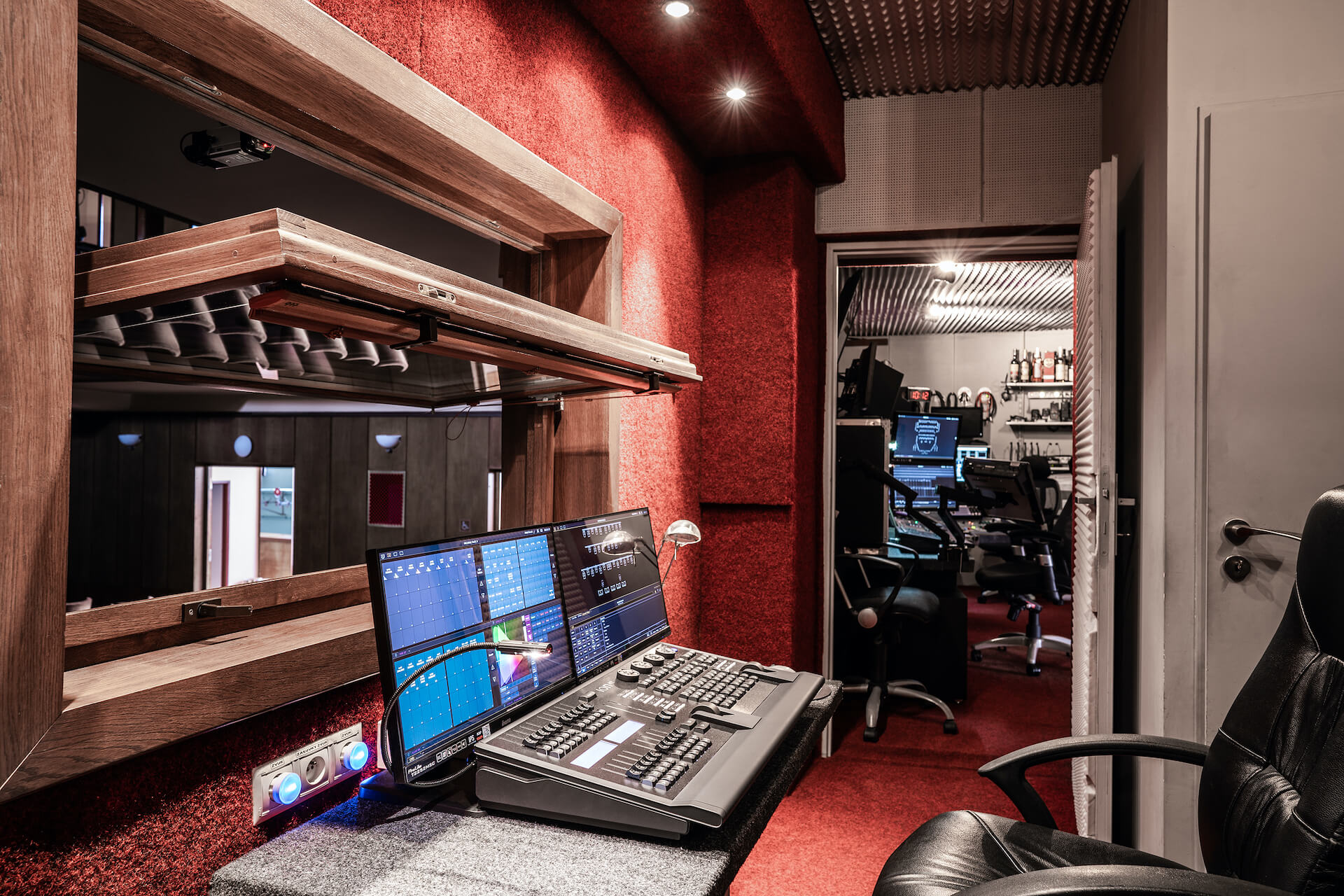

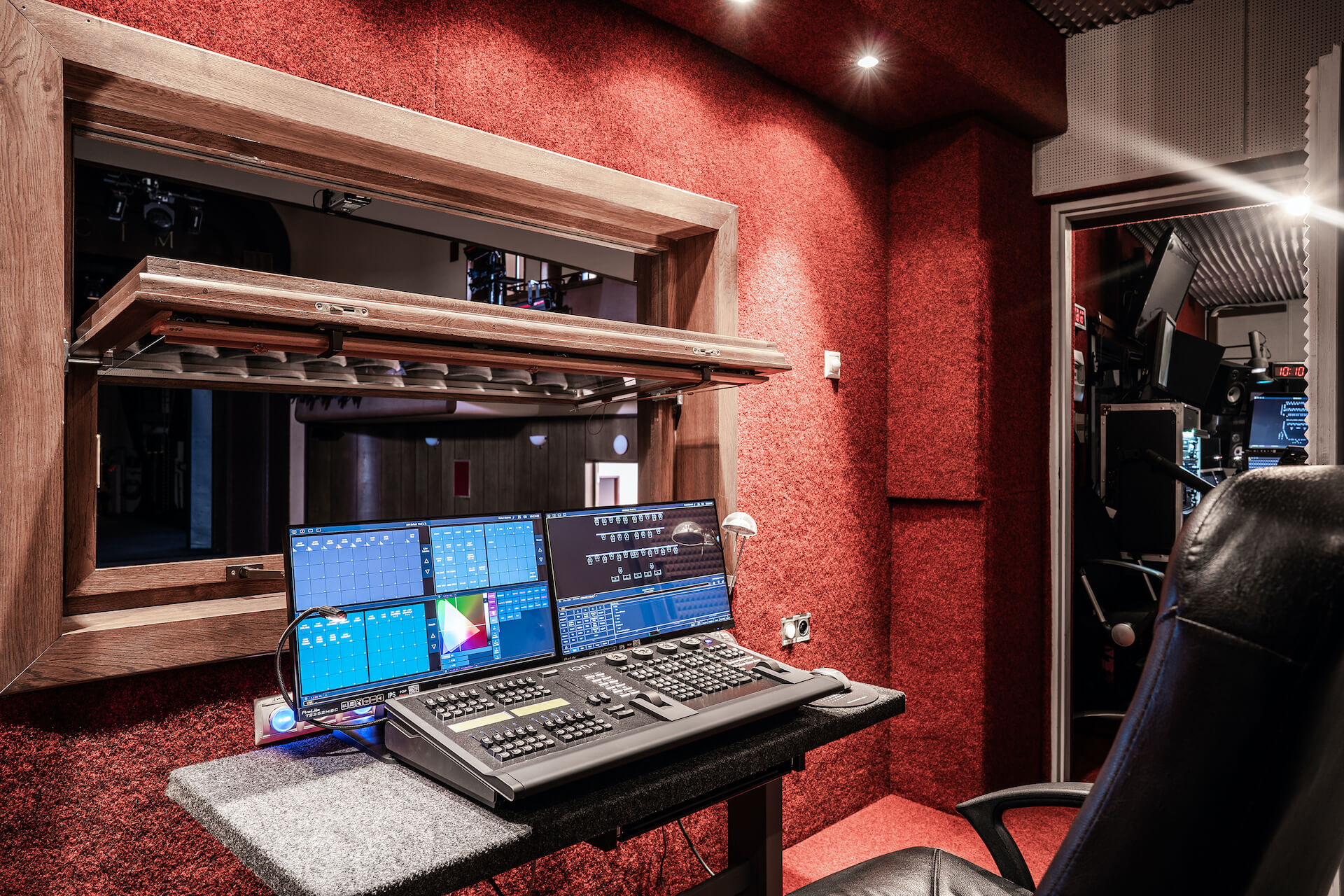

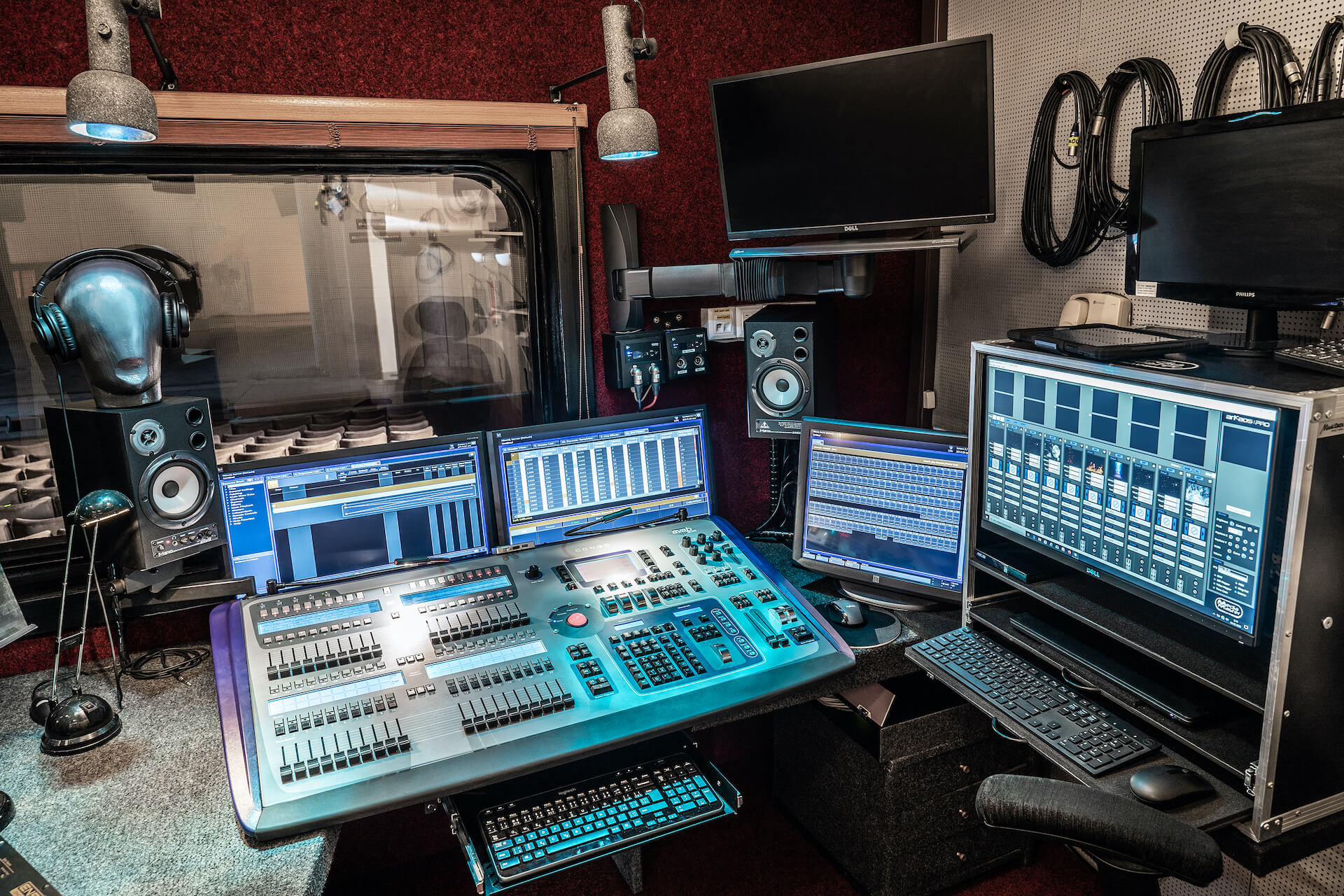

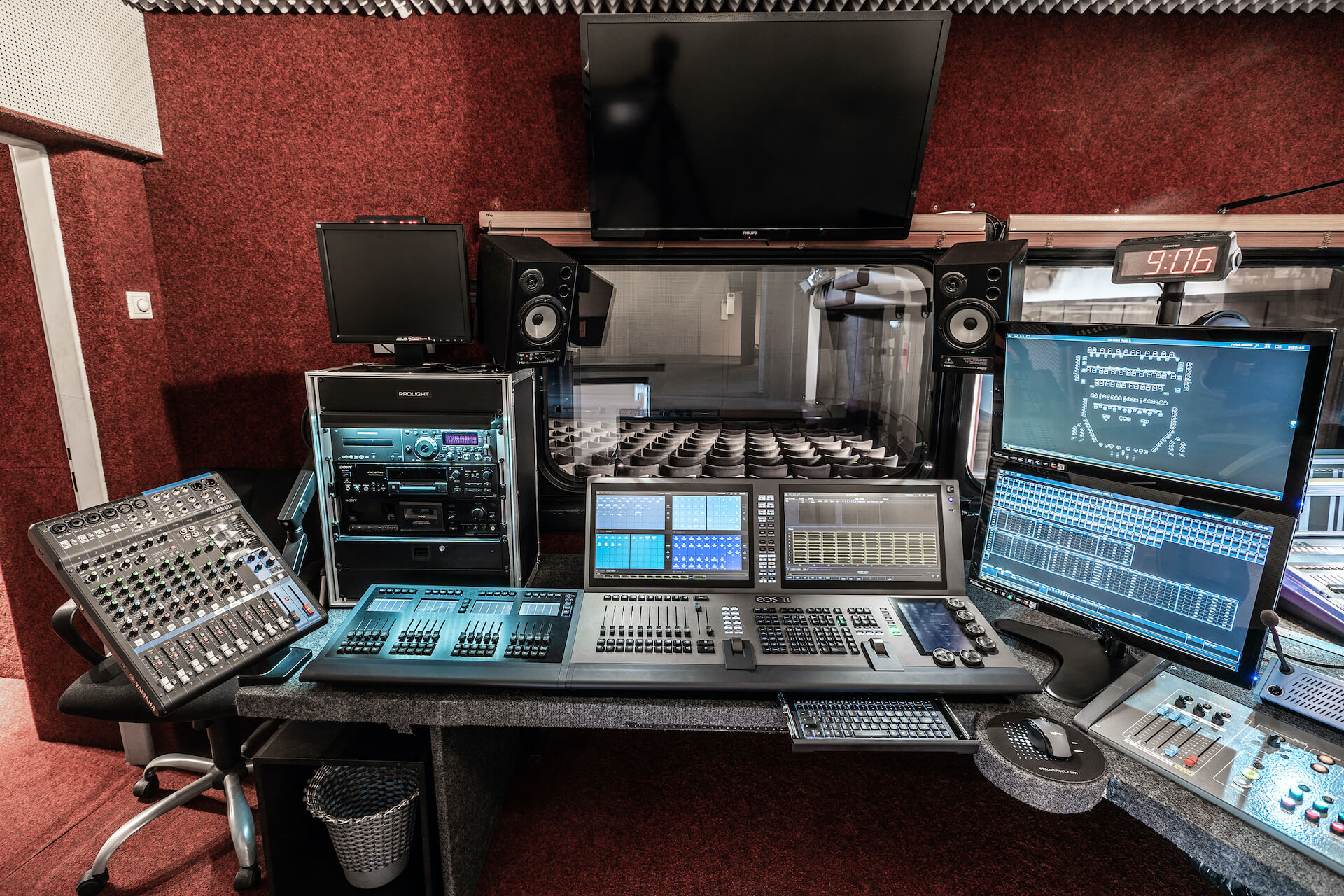

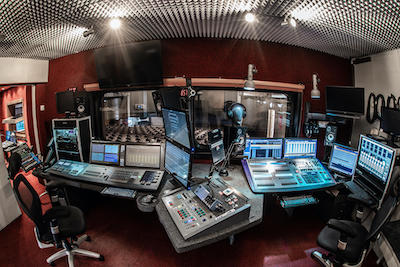

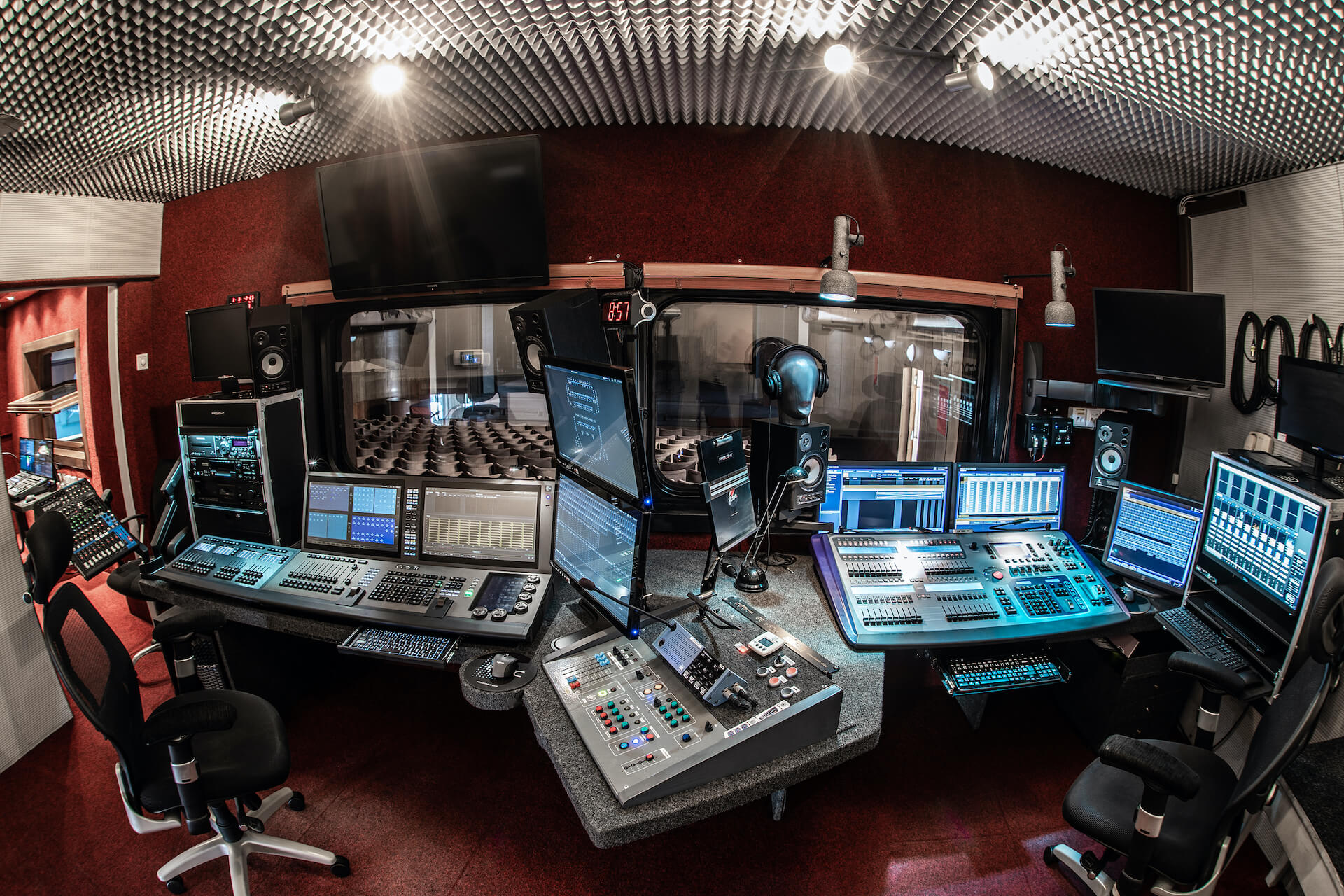

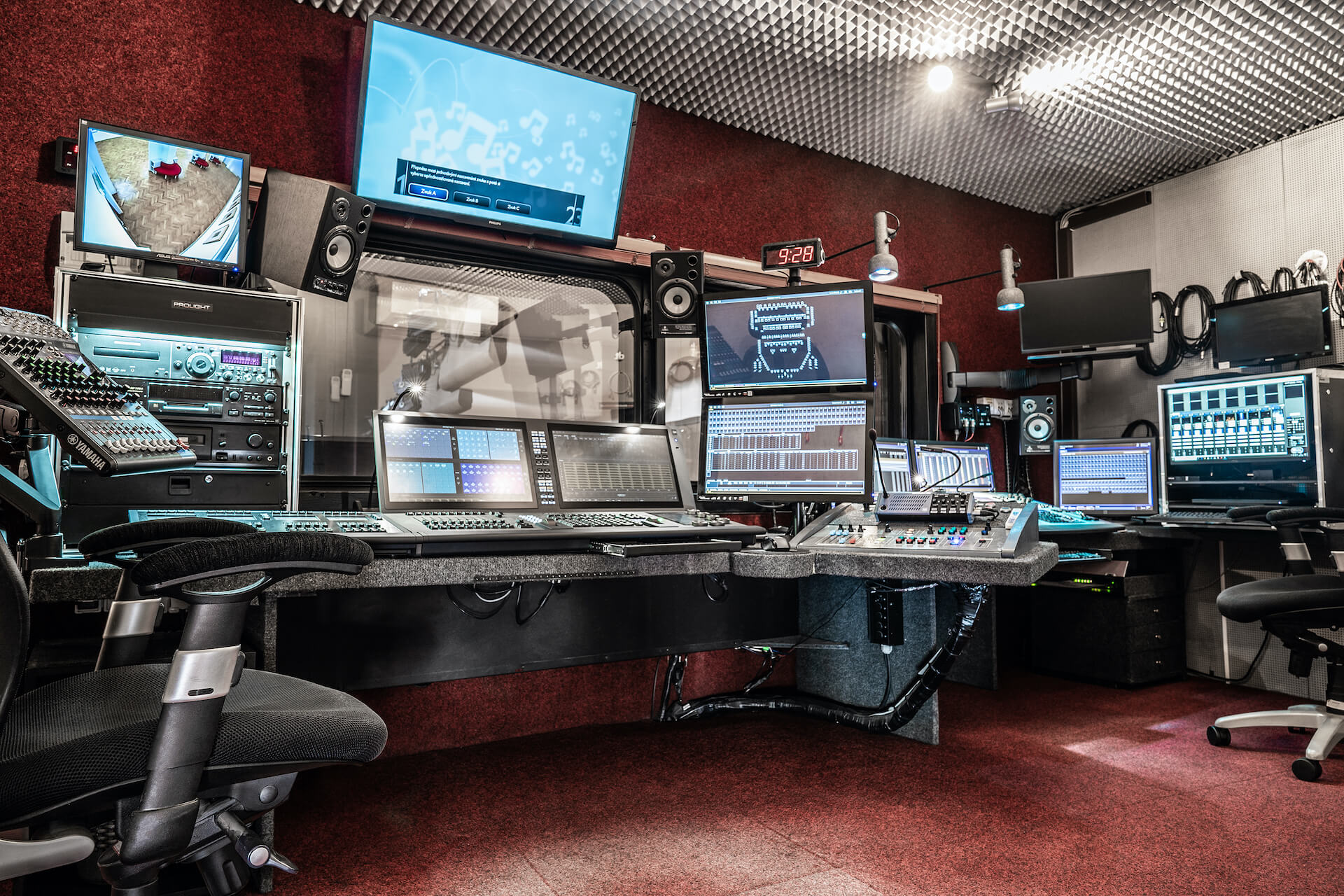

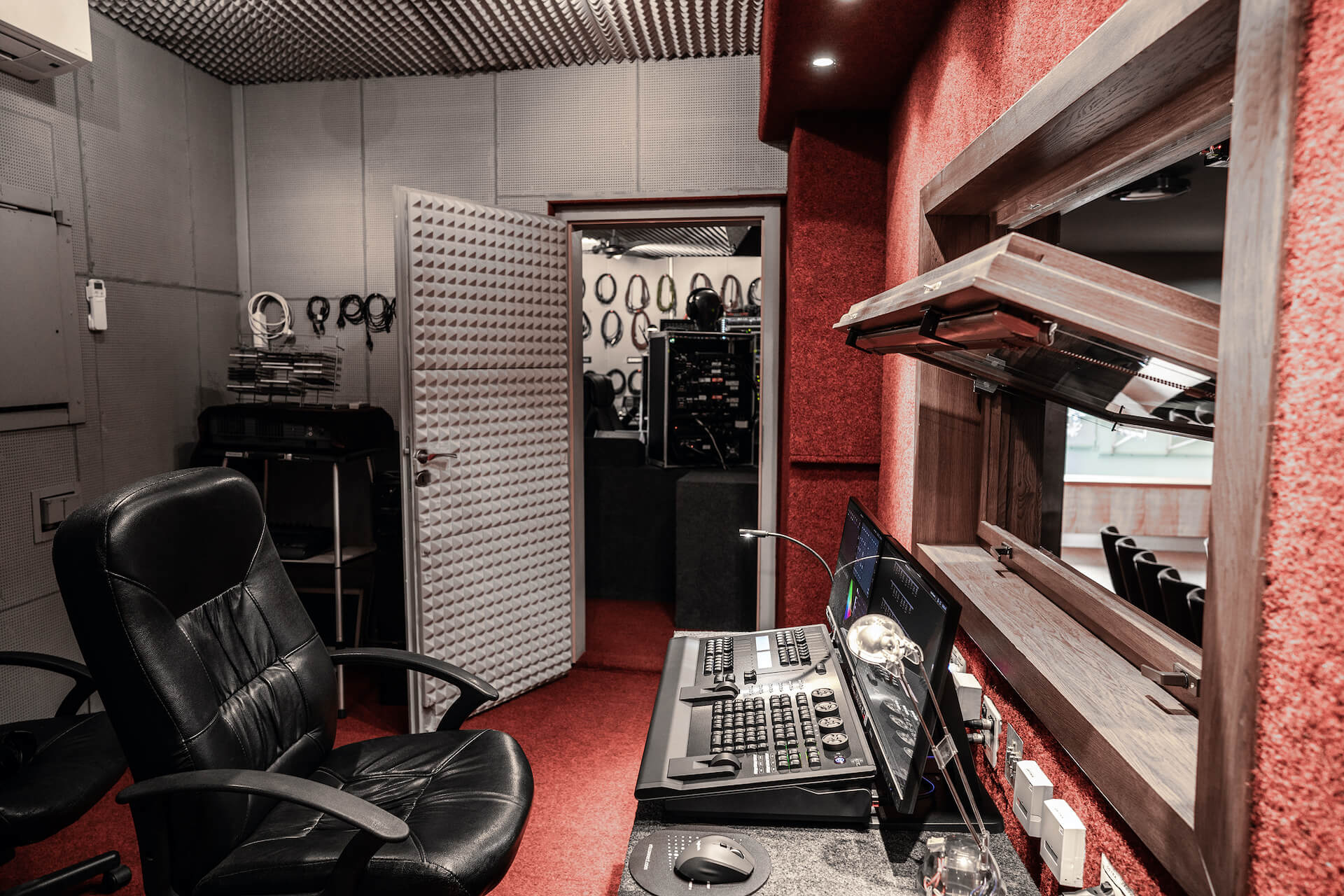

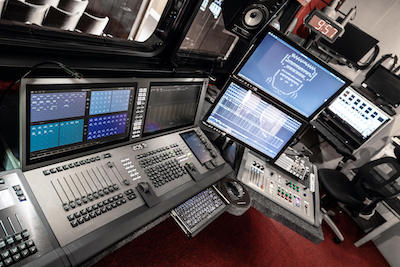

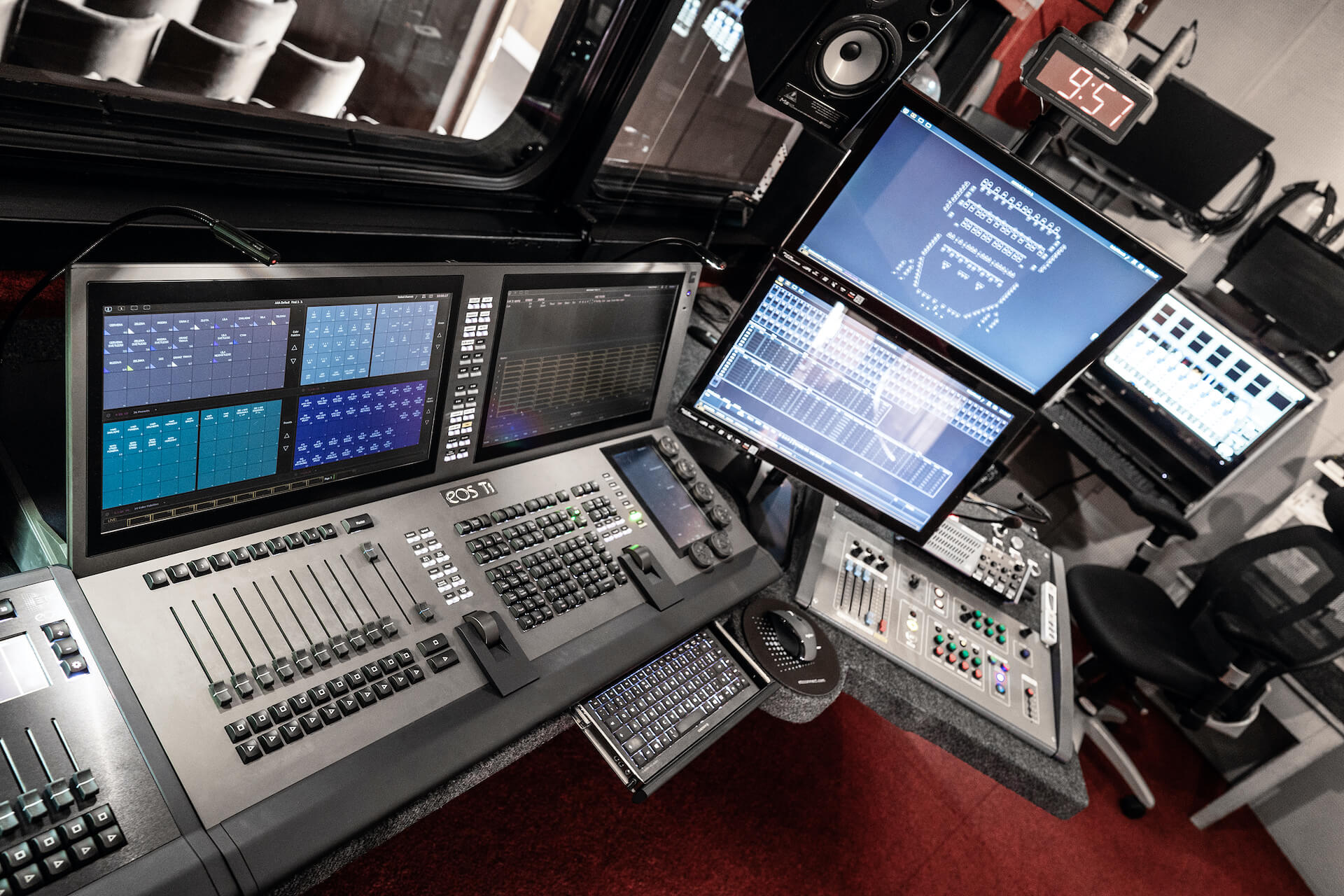

VYBAVENÍ SVĚTELNÉ REŽIE

Dovolený příkon: 280 kW

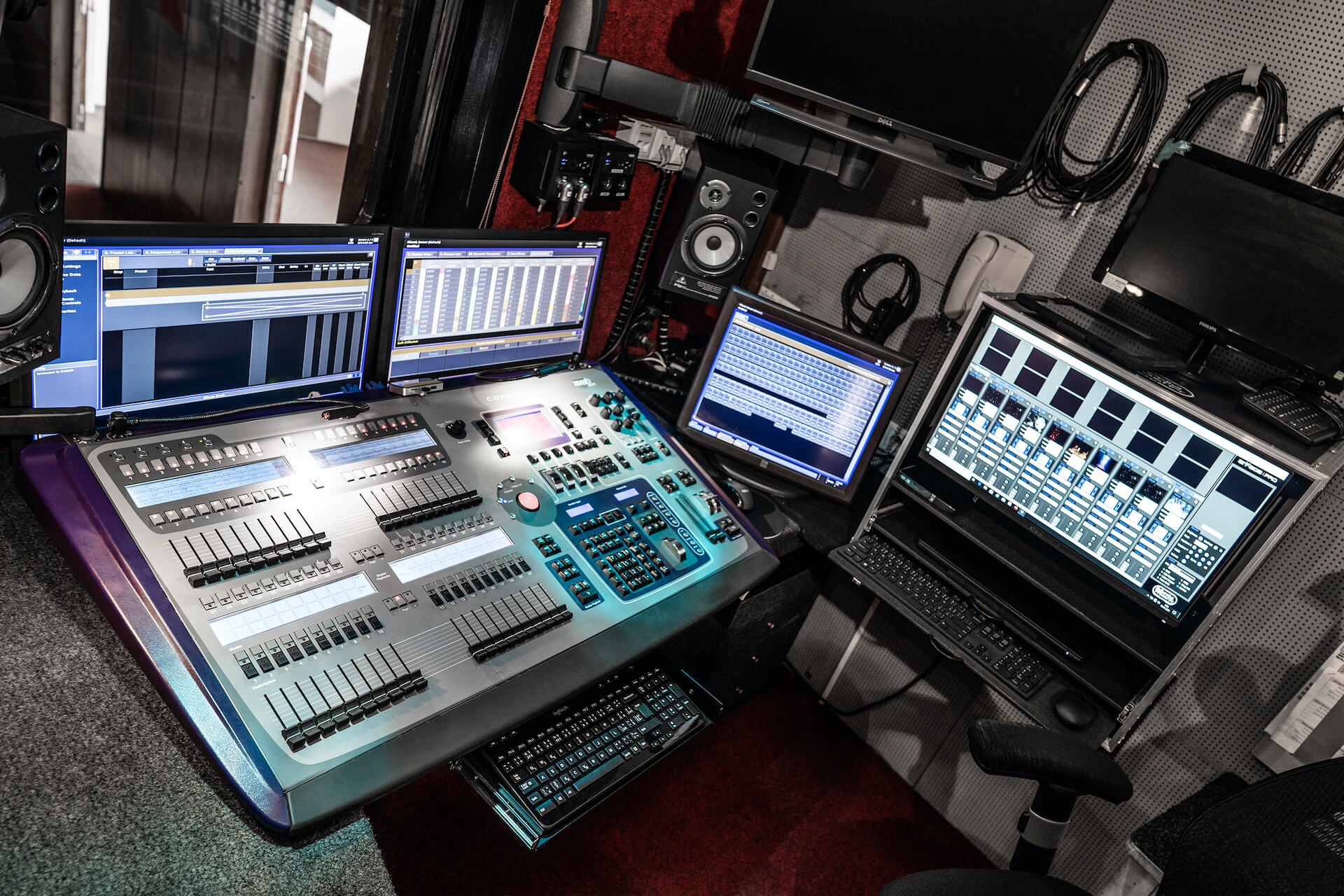

1 ks  lighting console  EOS Titanum 4096, 6x Univers + EOS Motorized fader Wing 20 R

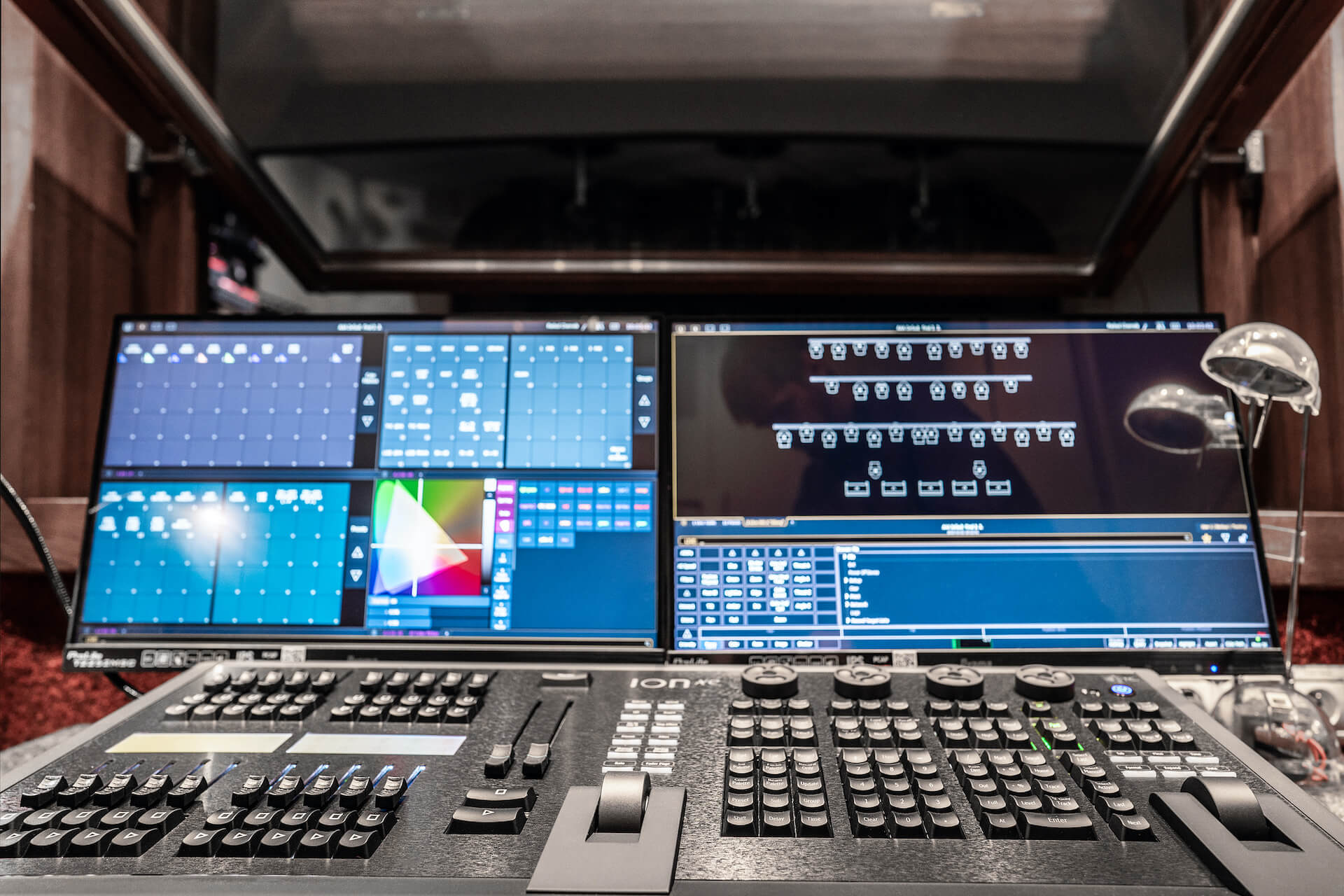

1 ks  lighting console  ION XE 20 Lighting Control Desk
1 ks lighting console ETC C O N G O avab
Celkový počet HT DMX okruhů: 144 (2,3 kW)
Rozvody DMX : 6x DMX UNIVERS (CAT 6)
Celkový počet kanálů: 3072
Systém je ovládán protokolem sACN

Počet DMX stmívaných podlahových zásuvek

16 ks po obvodu jeviště (2x zadní, 2x přední, 6x levá, 6x pravá)

Světelné rampy /baterie/

3 ks (6 + 10 + 6 okruhů)

Celkový počet svítidel

86 ks PC 1,2kW (Selecon, ETC, Coemar, FHR)
12 ks PC 2 kW (Selecon, Coemar)
6 ks Fresnel (ARI, Coemar)
19 ks ProFile ETC 26
4 ks ProFile Strand SL 10
50 ks PAR 64 (CP61)

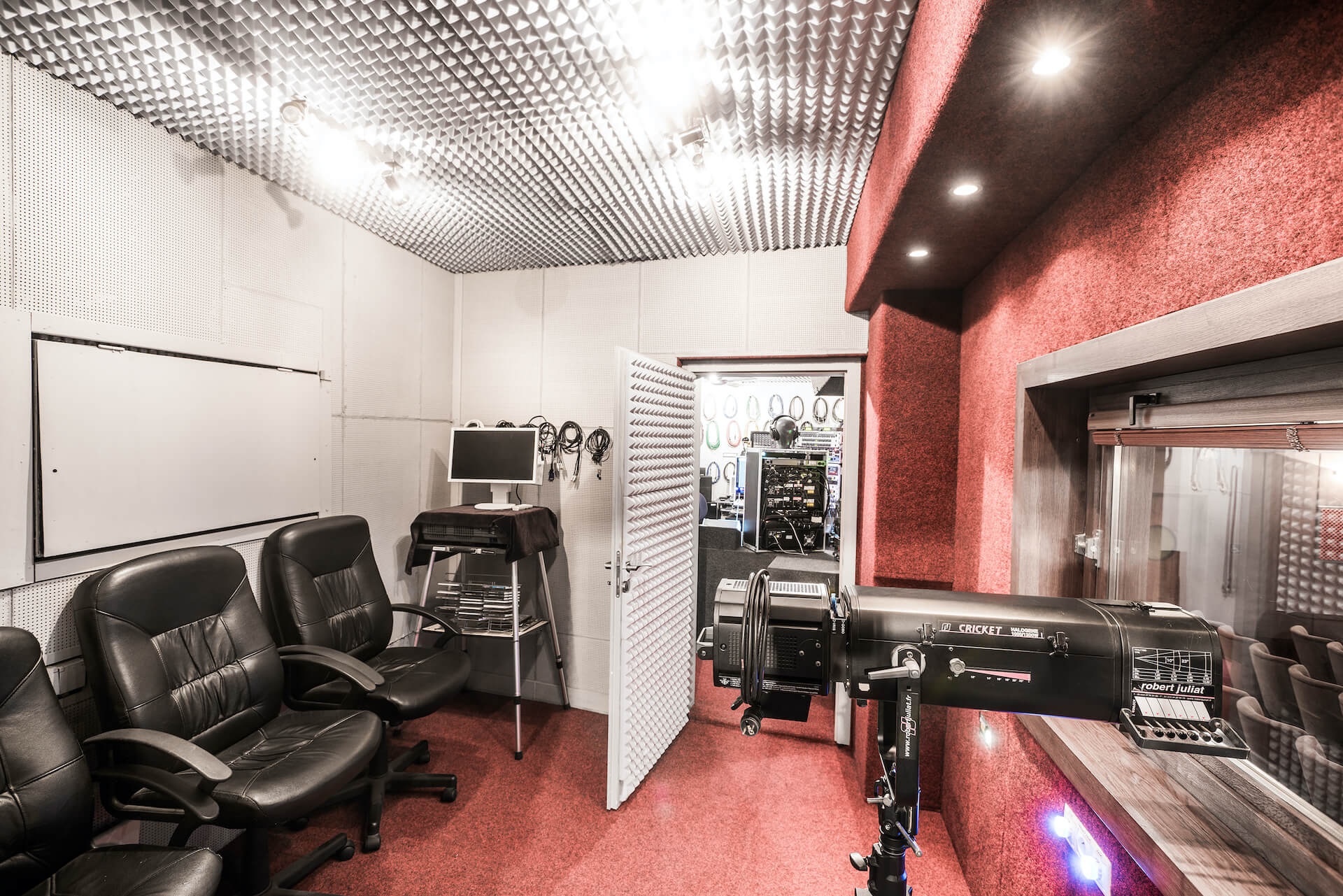

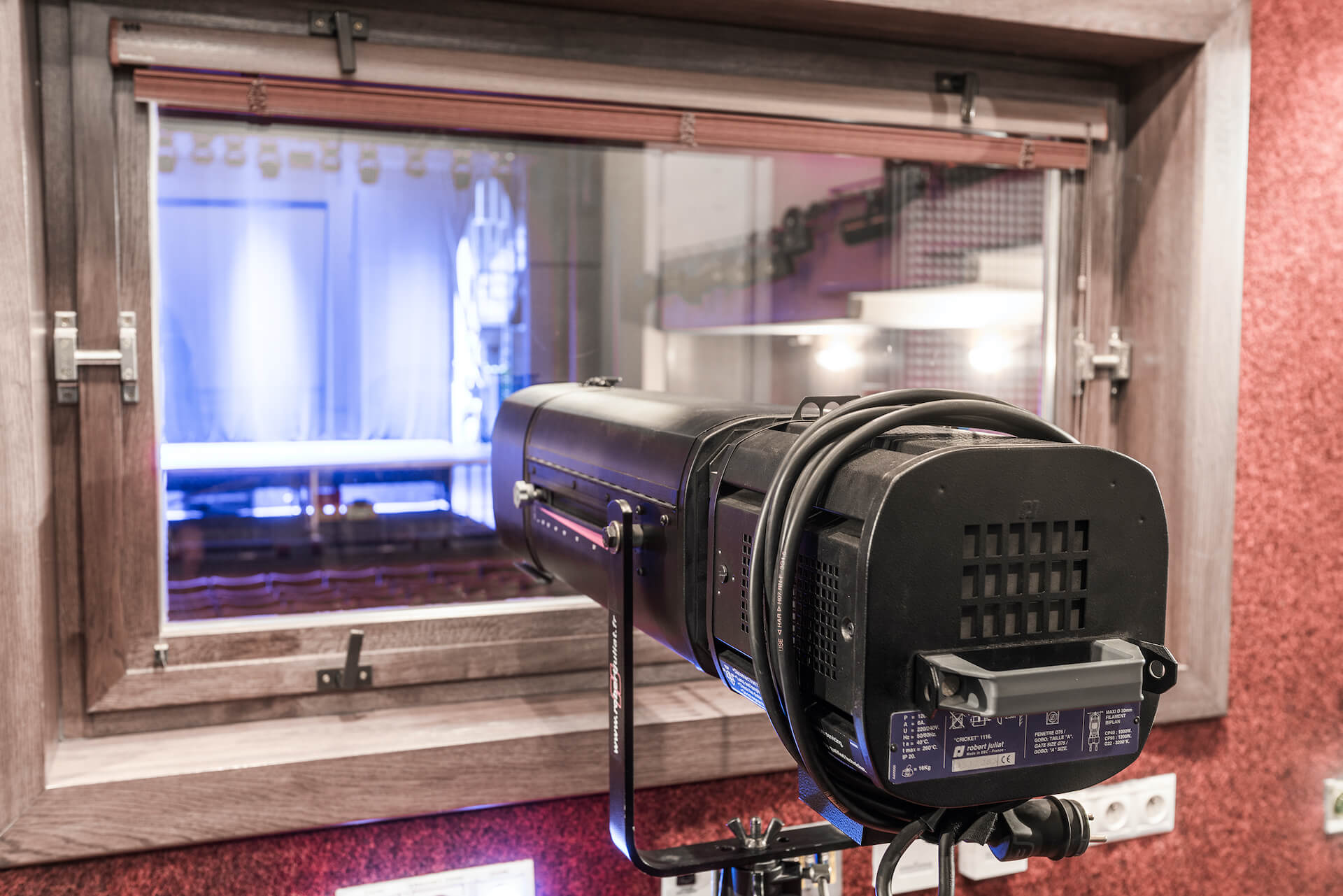

Počet spotů

1 ks Robert Juliat 1200W
2 ks ETC 750W 26° black out

Počet a typy inteligentních svítidel

8 ks WASH - Robin 800 LED Wash • RGBW, ovalizer
6 ks WASH - Robin 600 LED Wash • RGBW
2 ks WASH - Robin 1200 LED Wash • RGBW/CMYW
8 ks WASH - Robin LED Beam 350FW • RGBW
4 ks WASH – Robin Spider 300E • RGBW/CMYW
8 ks WASH - Sparx 7 JB Lighting • RGBW/CMYW
10 ks WASH - Robe 575XT (RGB)
4 ks SPOT Robin VIVA, 270W LED, CMY
6 ks SPOT - Robe 575AT
4 ks SPOT Robin 300E • RGBW/CMYW
5 ks Robe CycFx8, 1000 mm lineární pás • RGBW
5 ks ASTERION LED plošné • RGBW/CMYW
16 ks Scanic LED Bank (RGB)

PROJEKCE (PROJECTION)

klimatizované pracoviště

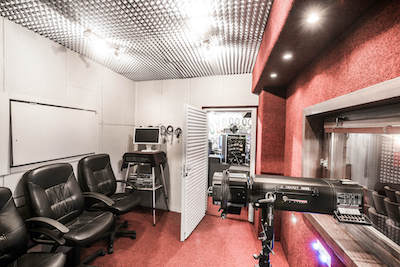

PROJEKCE: (přední, zadní)

1 ks DLP data PROJECTOR, Model Panasonic PT12 EX (13000 Ansi), objektiv ELW03
1 ks DLP data PROJECTOR, Model Panasonic PT-D5500E (5500 Ansi)
1 ks projekční show fólie, šedá, 850 x 550 (š+v)
1 ks video server ARCAOS, protokol DMX
1 ks MiDi kontroler pro ovládání projekcí BCF 200 (motorizované fadery)

ROZVODY

CAT 6
OPTO světlovodný kabel
VGA

PŘÍPOJNÁ MÍSTA

portál levý
zadní jeviště

ZVUK (SOUND)

klimatizované pracoviště

Akustické vlastnosti sálu měřením hodnoceny jako "velmi dobré" s příznivým činitelem pohltivosti stojatého vlnění.

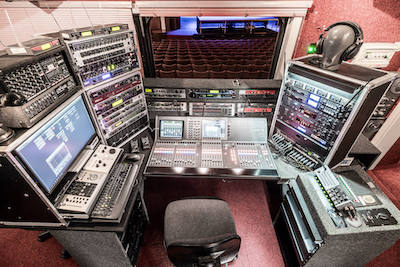

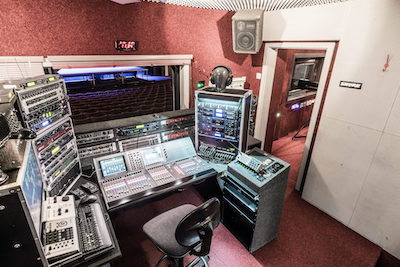

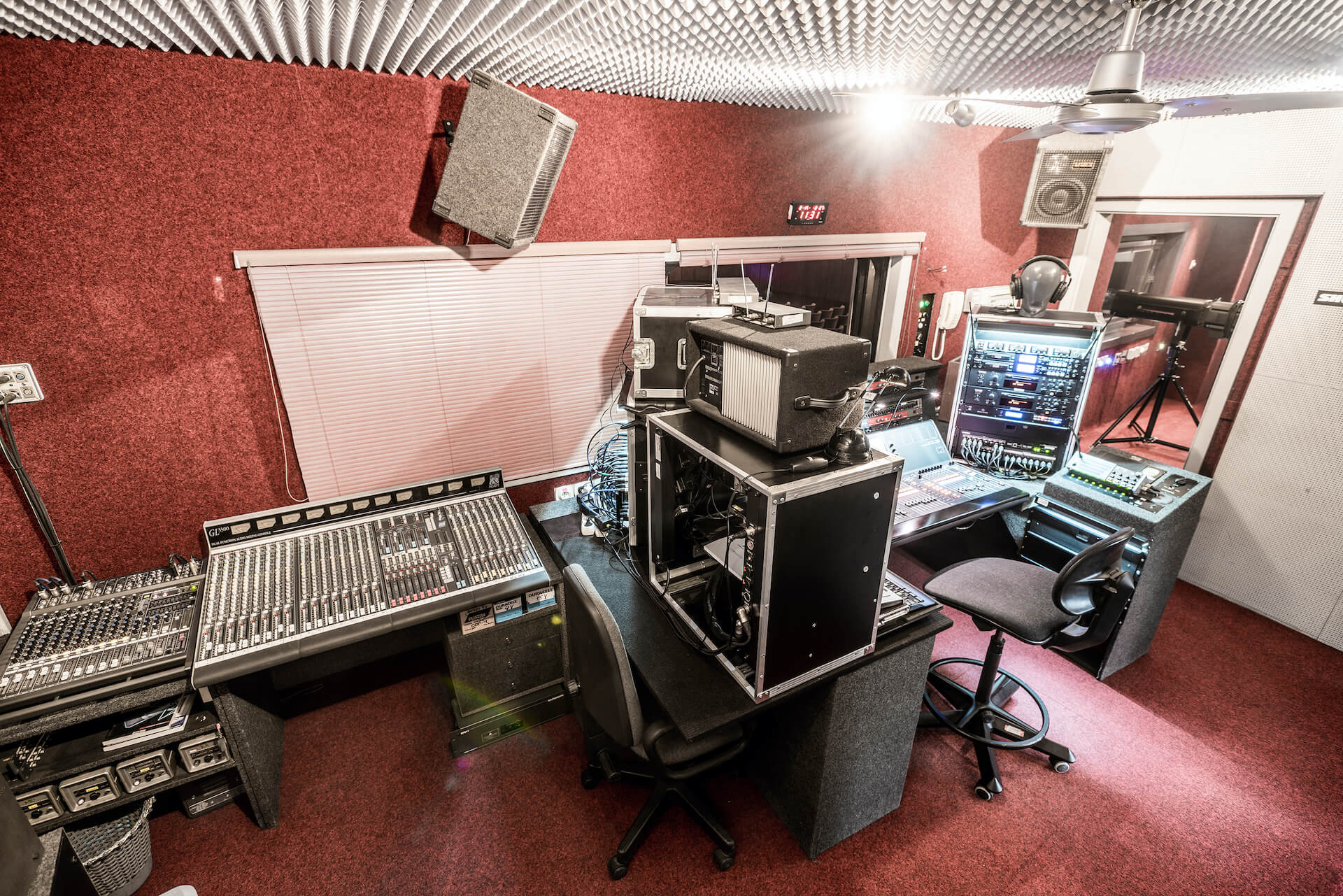

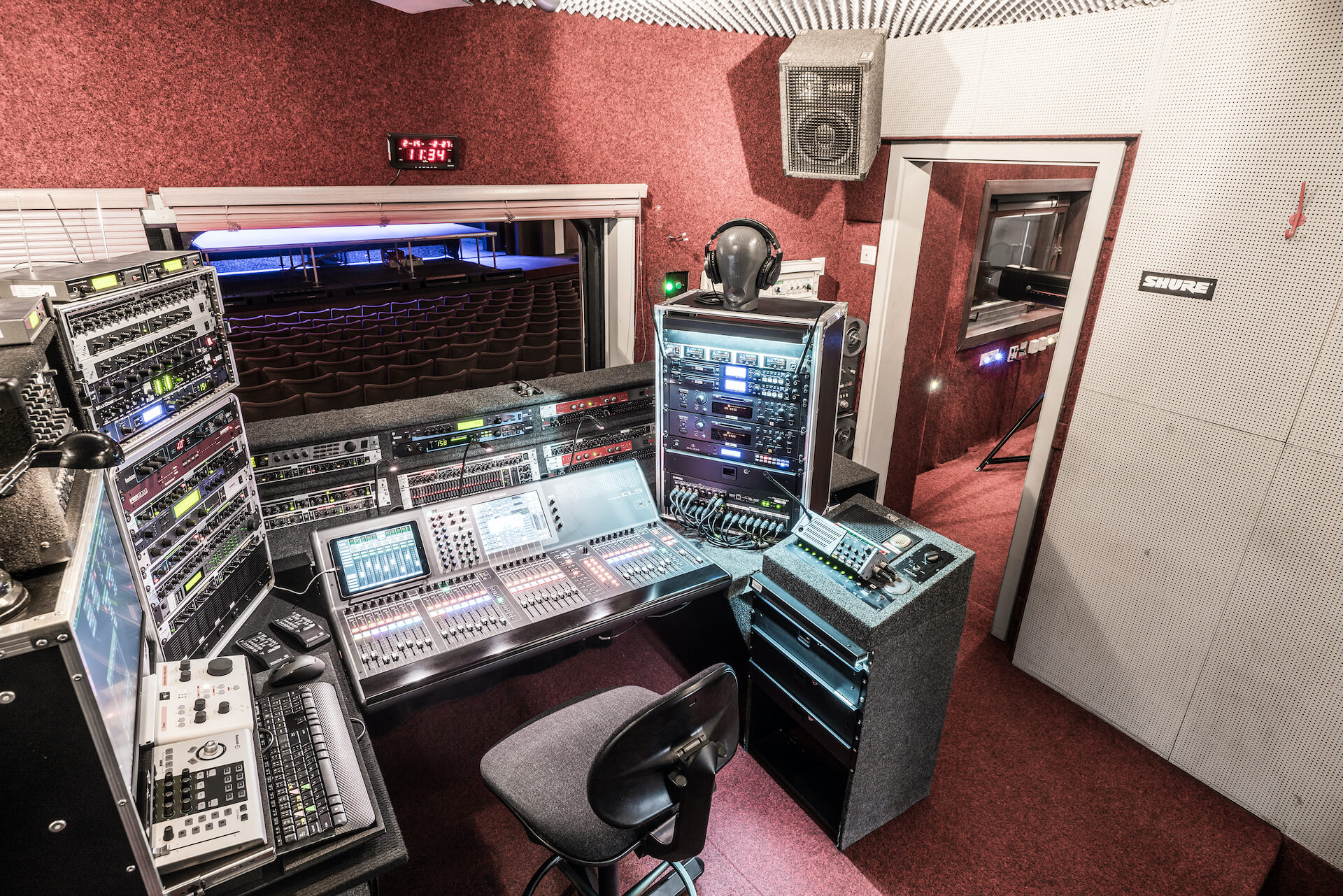

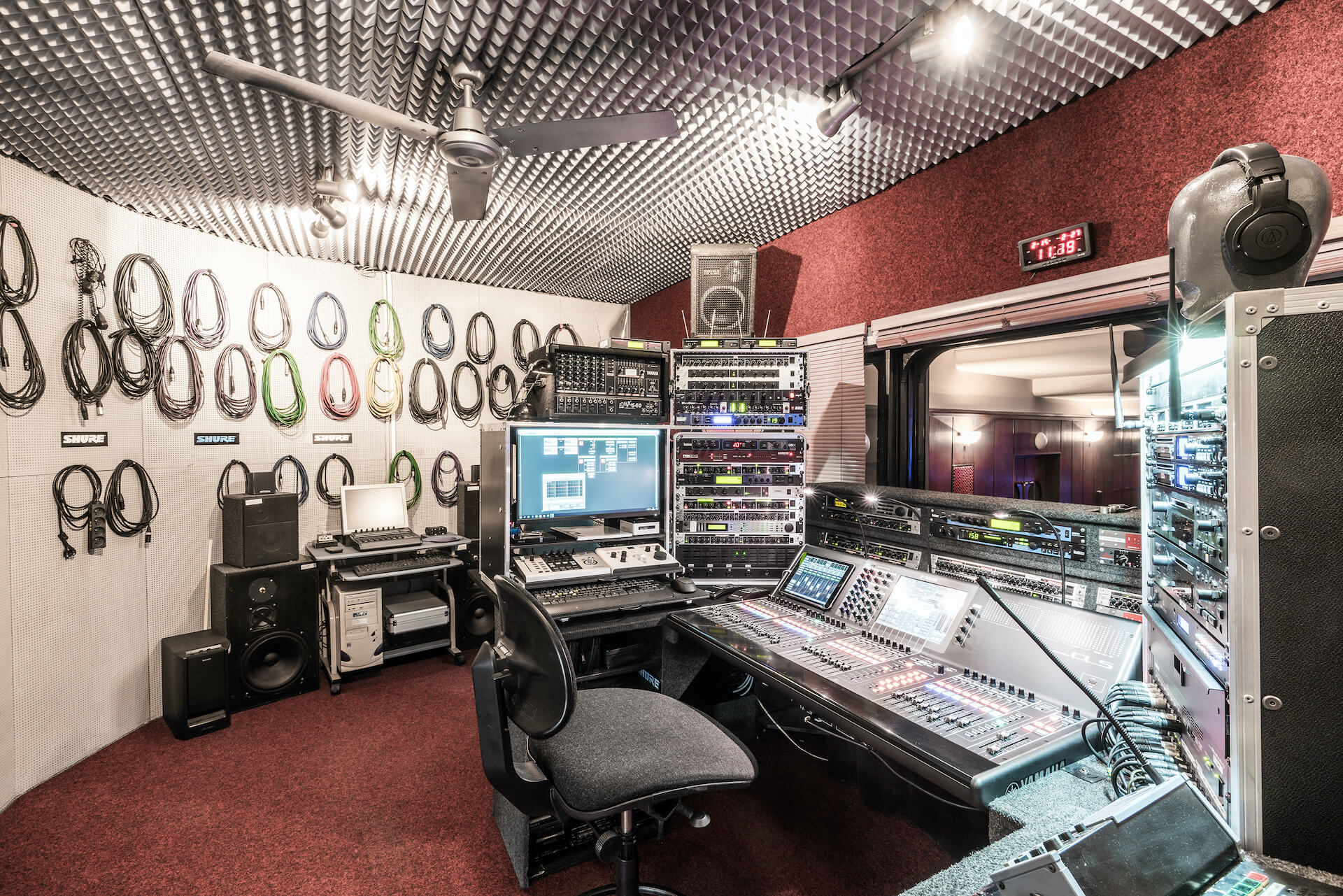

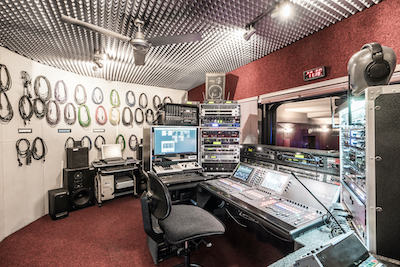

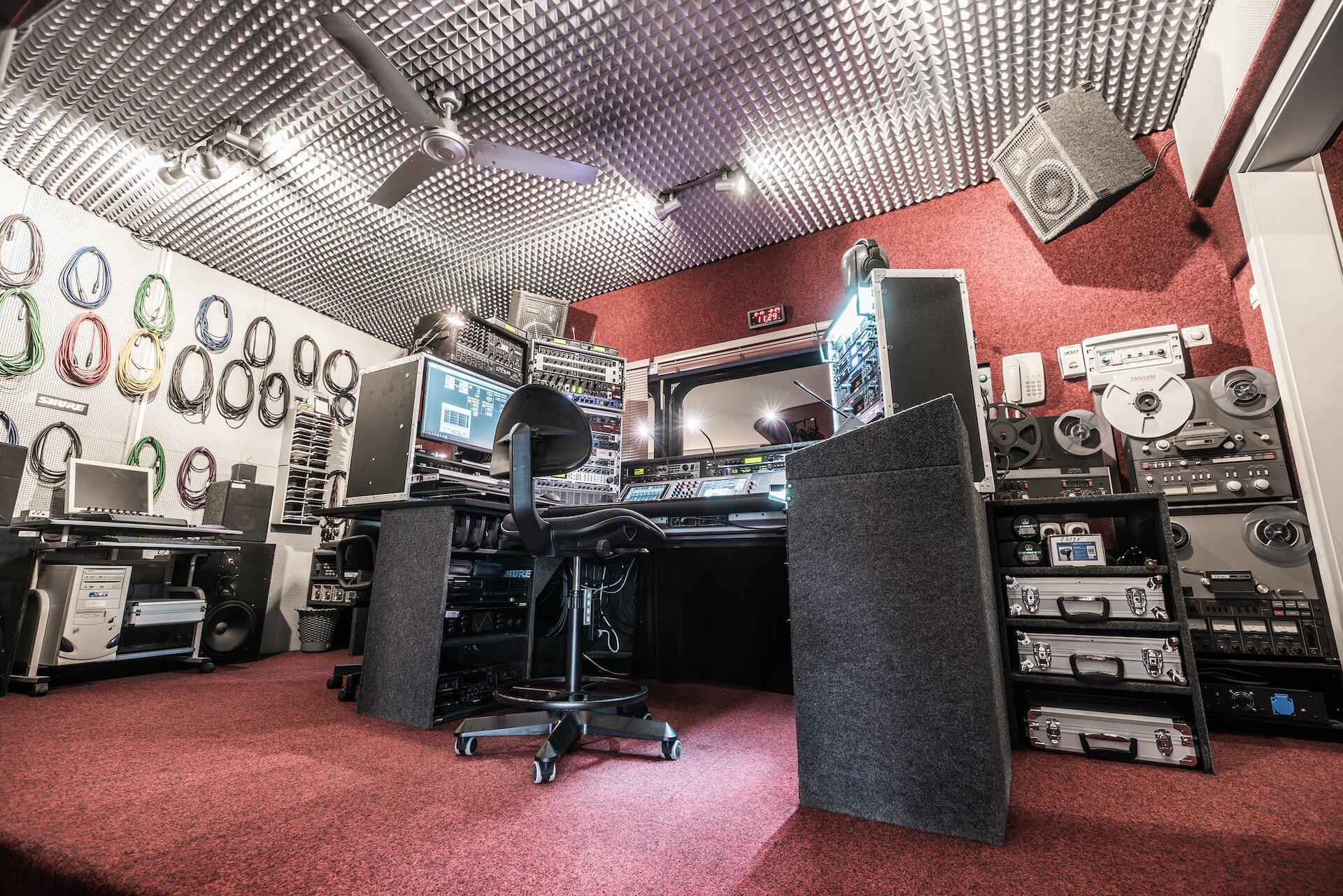

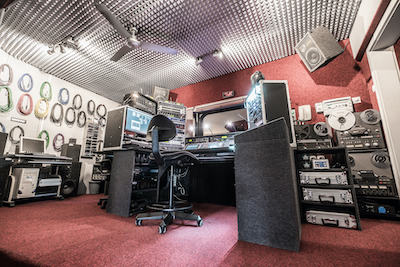

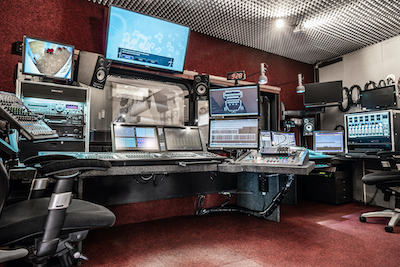

VYBAVENÍ ZVUKOVÉ REŽIE

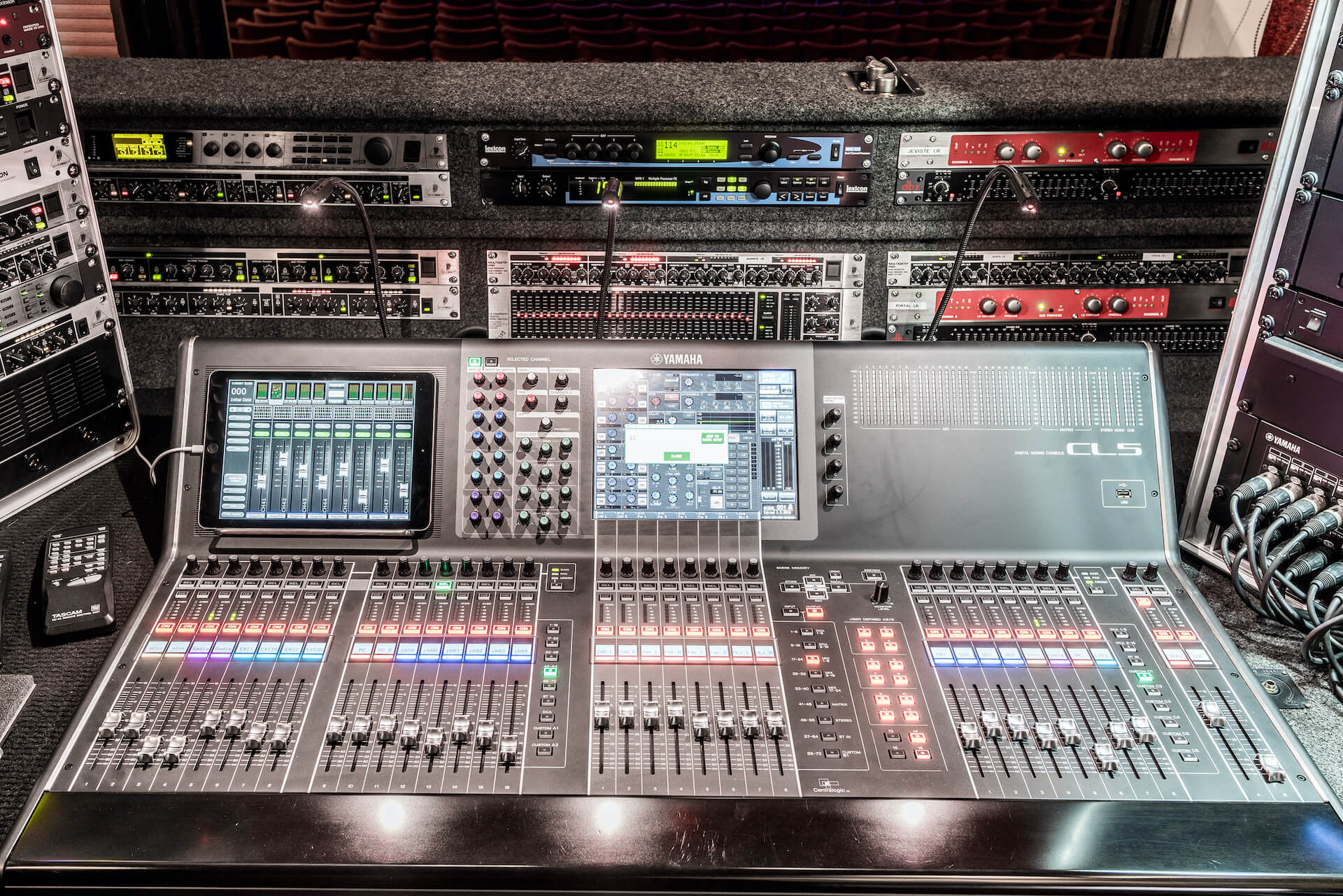

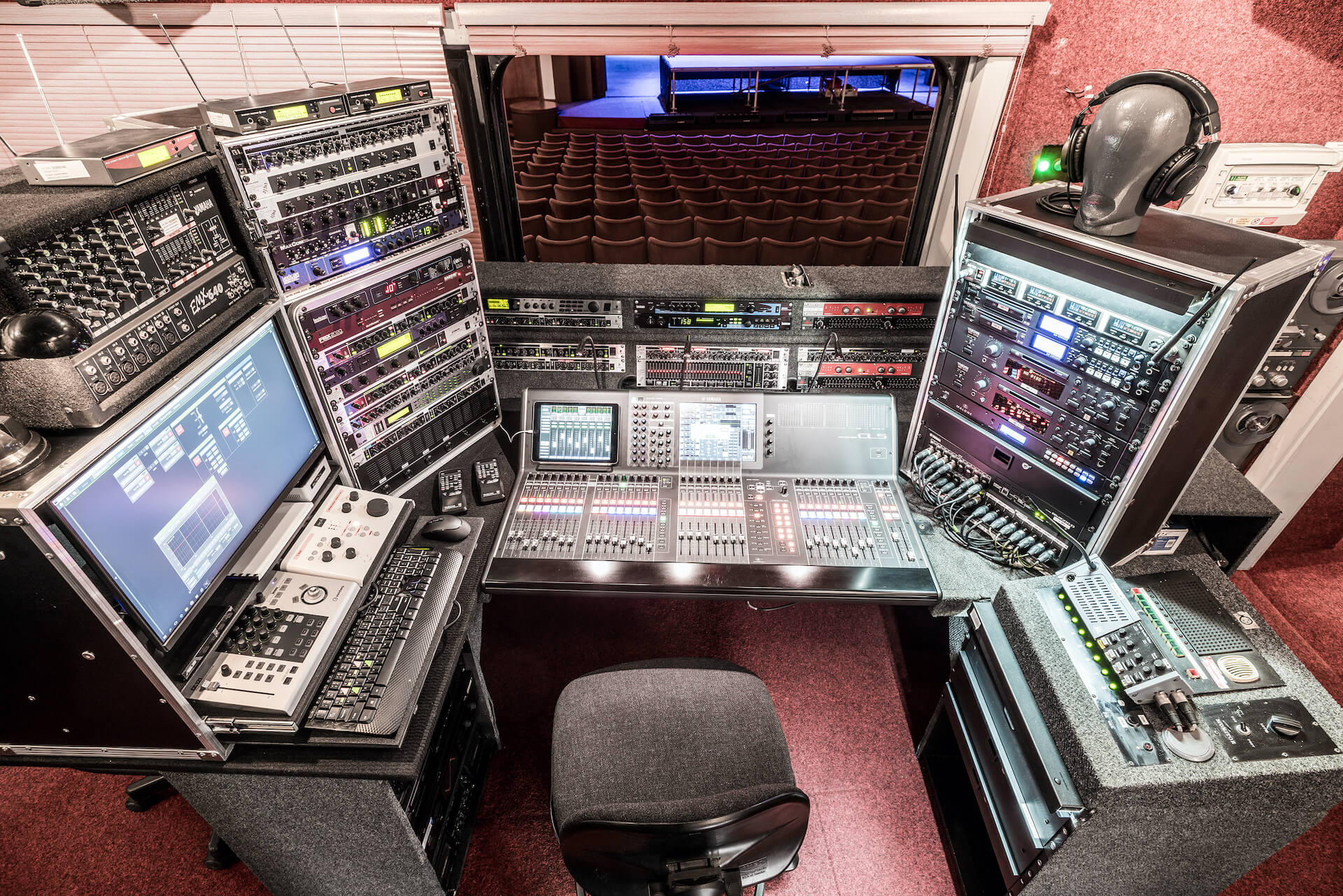

pevná instalace : Digitální mixážní pult (Digital mixing console)  YAMAHA CL5
live post : Digitální mixážní pult YAMAHA TF 1, Dante, (přenosný)
2 ks optikal digital MINI DISC Rekorder TASCAM MD - 350 (A-ready)
2 ks CD player TASCAM
1 ks CD / MP3 / USB / Profesional Player GEMINI - 1300
Studiový magnetofon TASCAM 32 2x Four channel 19/38 /Japan/
Studiový magnetofon TEAC A-3440 4x Four channel 19/38 /Japan/
Studiový magnetofon STUDER-REVOX PR99, 2x channel 19/38
GRAMOFON QUARTZ 3S system MC 600 Q

ZVUKOVÉ PŘÍSLUŠENSTVÍ A DOPLŇKY

FRONT P.A. AUDITORIUM
P.A. systém - Linearray, systém pasivní, výkon 25kW
T10i d&b audiotechnik
2x 7 elementů ve sloupci s vertikálním úhlem vyzařování 15°
> Dipól osazený dvěma 6,5" LF měniči a 1.4" HF tlakovým driverem s pasivní výhybkou
> Max SPL 132dB na element

Subarry

18S d&b audiotechnik
6ks vysoce účinných subwooferů namontovaných na stropě nad jevištěm
> Reproboxy osazené jedním 18" driverem s vysokou výchylkou v bass-reflexové konstrukci
> SPL 132dB

Vykrývka první řady

5S d&b audiotechnik
4ks 5" reproduktorů (výška 170 mm)
> SPL 118dB

Vykrývka prvních bočních sedadel hlediště přízemí, řady 1 - 14 (L + R)

8S d&b audiotechnik
2ks 8" reproduktor s HF směrovou hornou
> SPL 127dB

Monitor pro forbínu (vykrývka - odposlech)

10S d&b audiotechnik
2ks 10“ reproduktor s 1,4“HF směrovou hornou
> SPL 130dB

Zesilovače

30D d&b audiotechnik
5ks 4kanálový zesilovač 4x1600W
> DSP presety pro všechny použité reproboxy

Zadní hlediště - Rear auditorium

4ks 3way system stereo ZECK 1,8kW
> 1 ks zesilovač 10D audiotechnik 4x1000W

zadní jeviště - Rear stage

24S d&b audiotechnik
2ks 24“ reproduktor s 1,4 HF směrovou hornou
celopásmový reprobox s vysokou účinností pro hraní skrz spuštěný horizont
SPL 138 dB ( 2000W )

Kontra portály (pevný odposlech) - Tapping stage

10S-D d&b audiotechnik
2ks 10“ reproduktor s 1,4 HF směrovou hornou
SPL 130 dB

12S-SUB posílení na basové sekci
12“ reproduktor v basreflexové konfiguraci
SPL 127 dB

mobilní odposlech - Mobilní Tapping

4ks 2way Active speaker RCF, /á 350W
2ks 2way Active speaker RCF, /á 600W
2ks 2way JBL, /á 900W

Monitor režie

2 ks 8S d&b audiotechnik
zpožděný hlavní P.A. pro doplnění poslechu pro co nejvěrohodnější poslech v režii

Příslušenství

2x Live post v hledišti
pozice - 1x ve 2/3 v ose sálu
1x ve 2/3 na boku sálu
> 2 linky CAT6
> 12 analogových linek
> síťový přívod

MIKROFONY

DPA d: vote CORE 4099 (8ks), bezdrátové mikrofonní příjímače/vysílače SENNHEISER ew 365 G3 (6ks), bodypack SK 300 G3 (6ks), AKG SE 300 B (5ks), AKG C 1000 S (4ks), SHURE BETTA 58 A (4ks), SHURE BETTA 57A (3ks), SHURE BETTA 87A (4ks), SHURE BETTA 52A (1ks), SHURE BETTA 91A (1ks), SENNHEISER E906 (2ks), sada pro bicí AUDIX f6, NEUMANN /elektronka/ - kapsle s7 a s8 (4ks)

EFEKTY

LEXICON MPX 1
LEXICON MPX 550
LEXICON Alex
YAMAHA REV 550
V-VERB PRO model 2496 Behringer
1 ks SONIC MAXIMIZER, Model 882i /výr. BBE, USA/
1 ks VITALIZER MK2 stereo, Model 9526 /SPL, USA/
1 ks NOISE GATE compresor-limiter DynaMax Model 9735 /SPL, USA/
2 ks MULTIGATE PRO expander/gate, Model XR 4400
3 ks ULTRAFEX enhancer/exiter, Model FX 3200
1 ks COMPOSER dynamics processor, Model MDX 2000
1 ks DENOISER noise reduction system, Model SNR 2000
1 ks FEEDBACK Dual exterminátor SABINE FBX-2020 /USA/

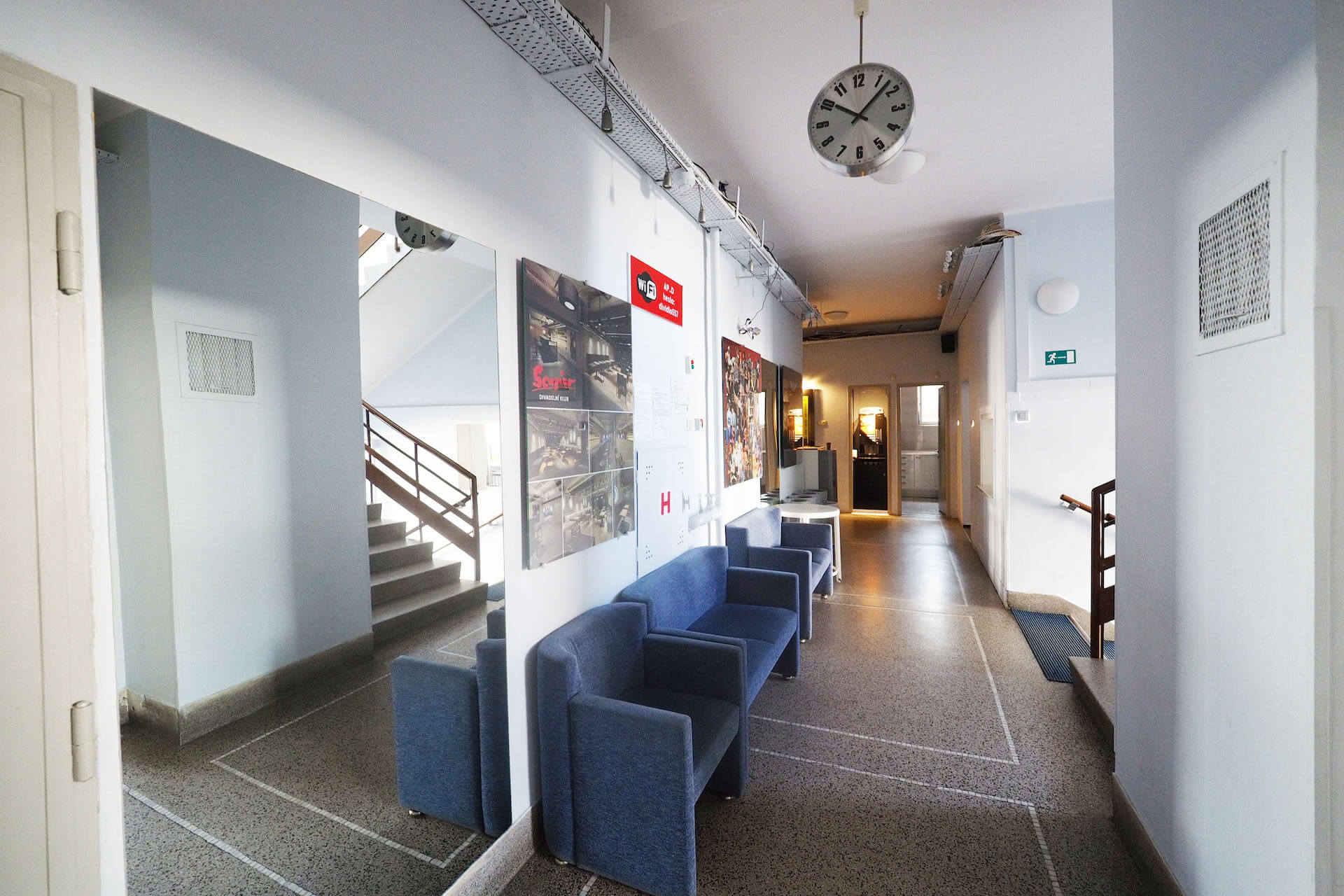

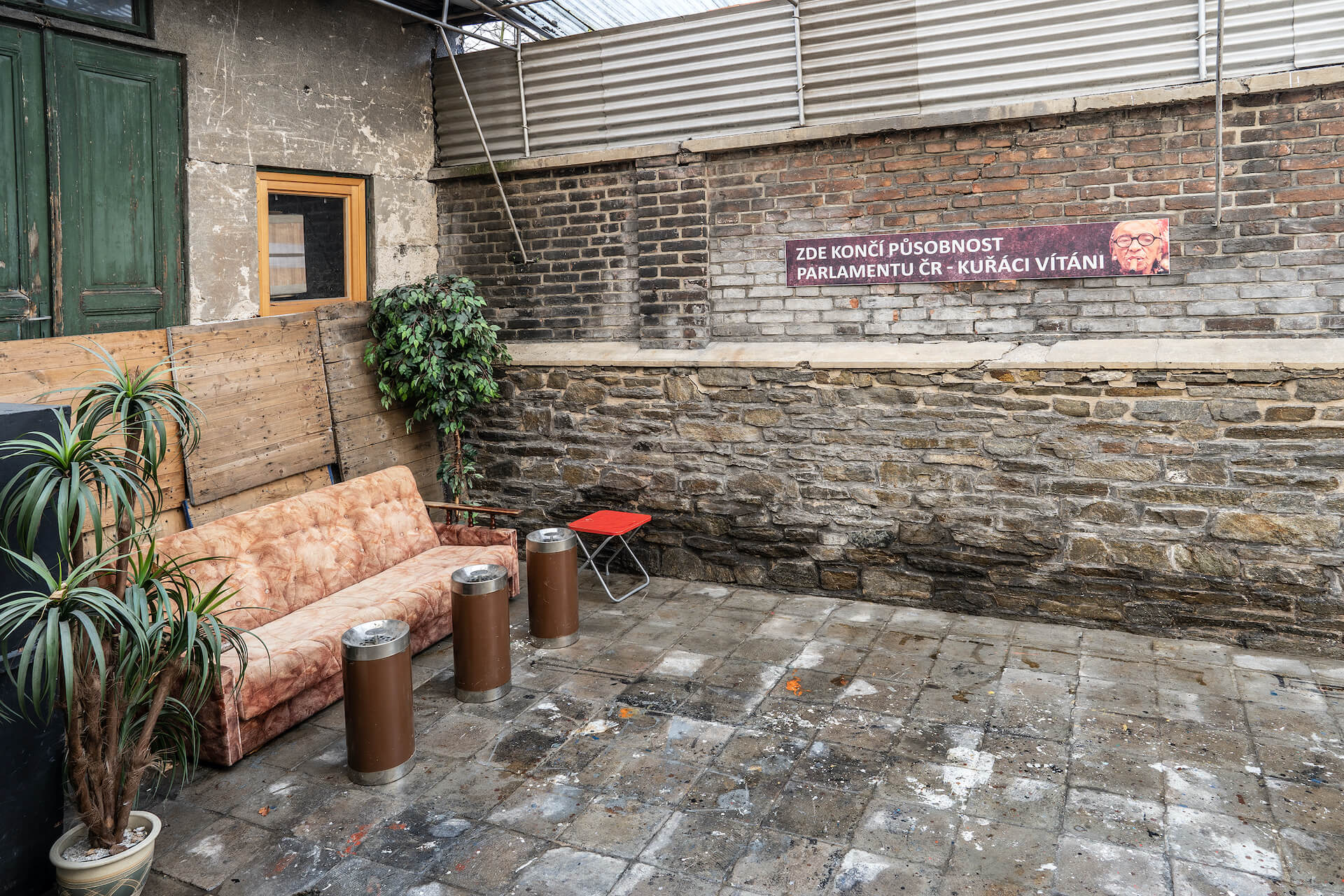

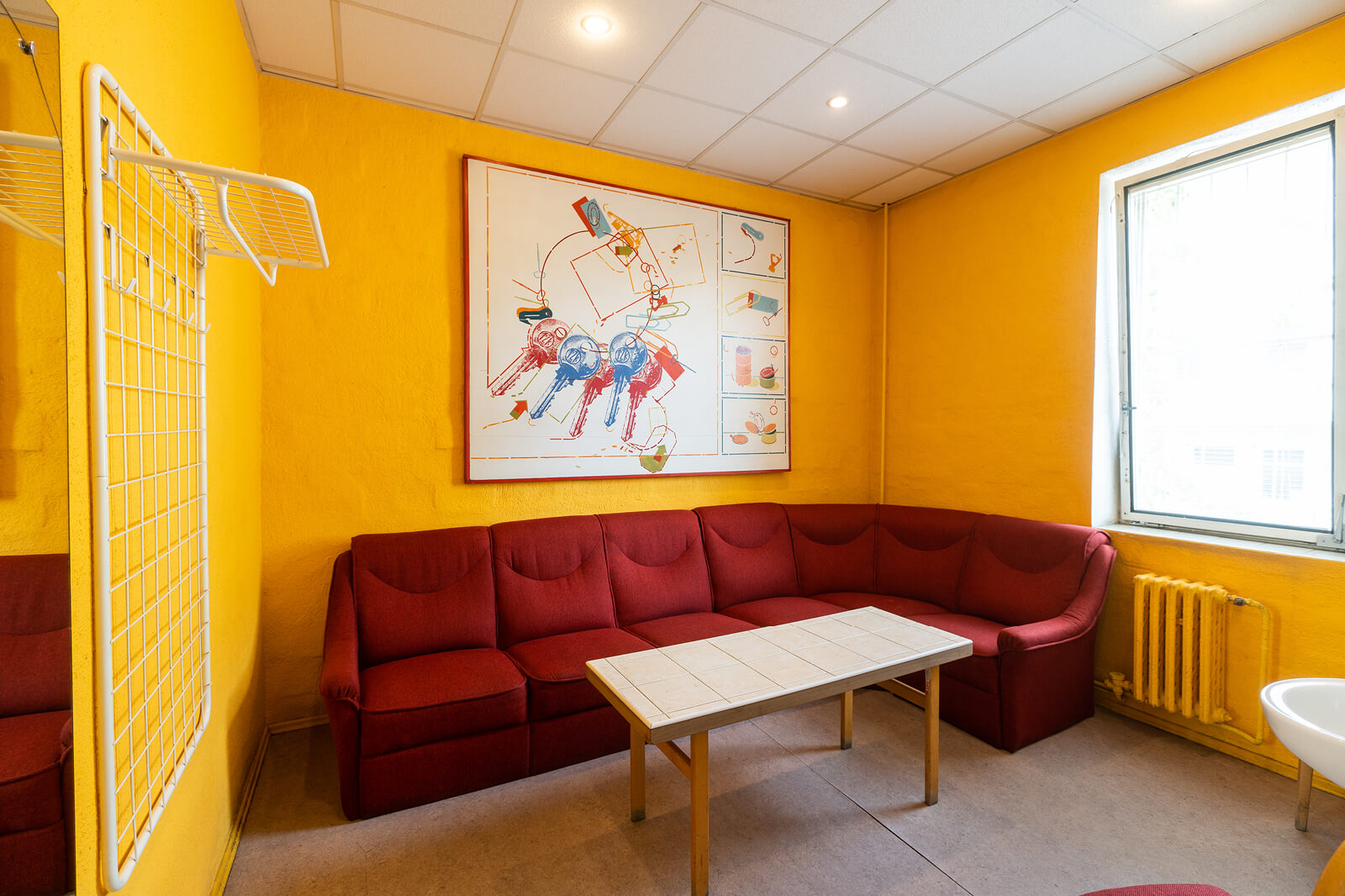

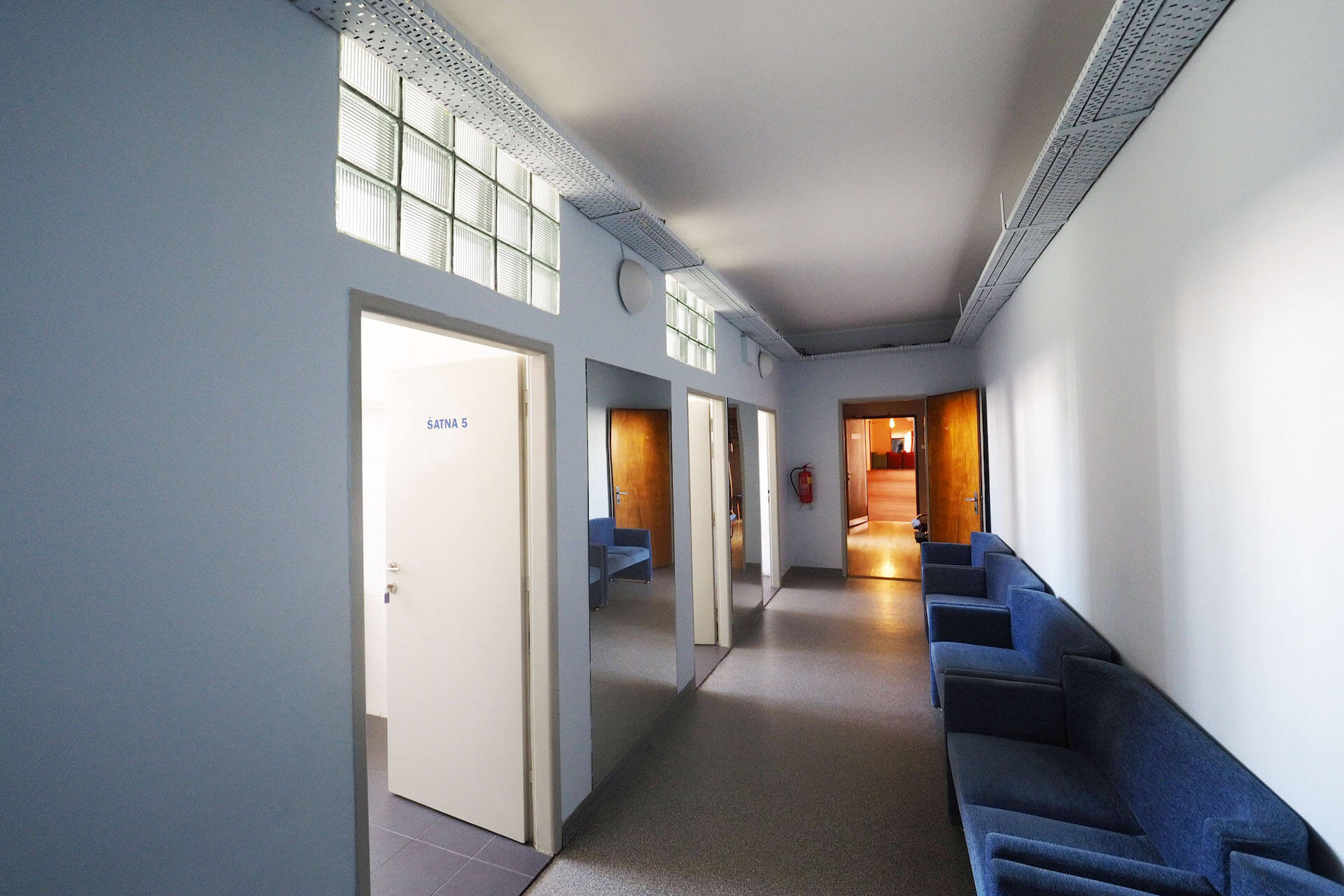

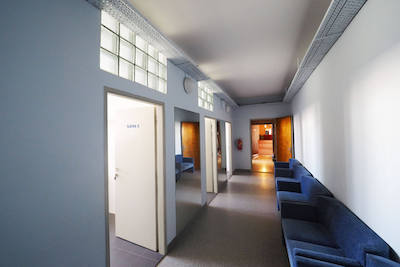

ŠATNY PRO HERCE A TECHNIKU, KUŘÁRNA

Velikost

4x přízemí: 24 - 35 míst
3x 1. patro 15 - 23 míst
1x zasedačka přízemí 6 míst
1x zasedačka 1. patro 6 míst

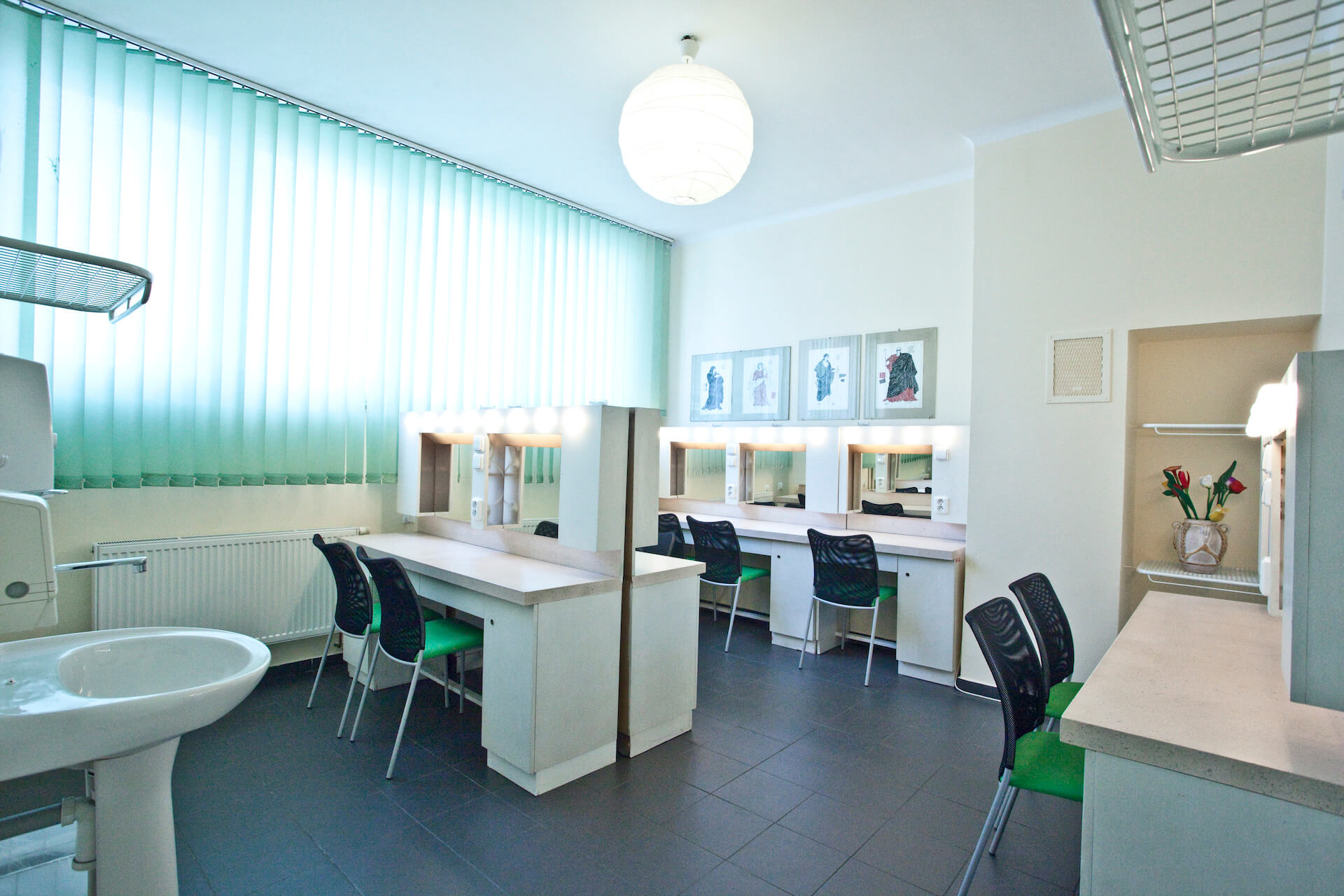

VYBAVENÍ HERECKÝCH ŠATEN

líčící stolky s osvětlením
volání z inspice (intercom)
odposlech jeviště

ŠATNA JEVIŠTNÍ TECHNIKY

1 / vedle jeviště/ 8 míst

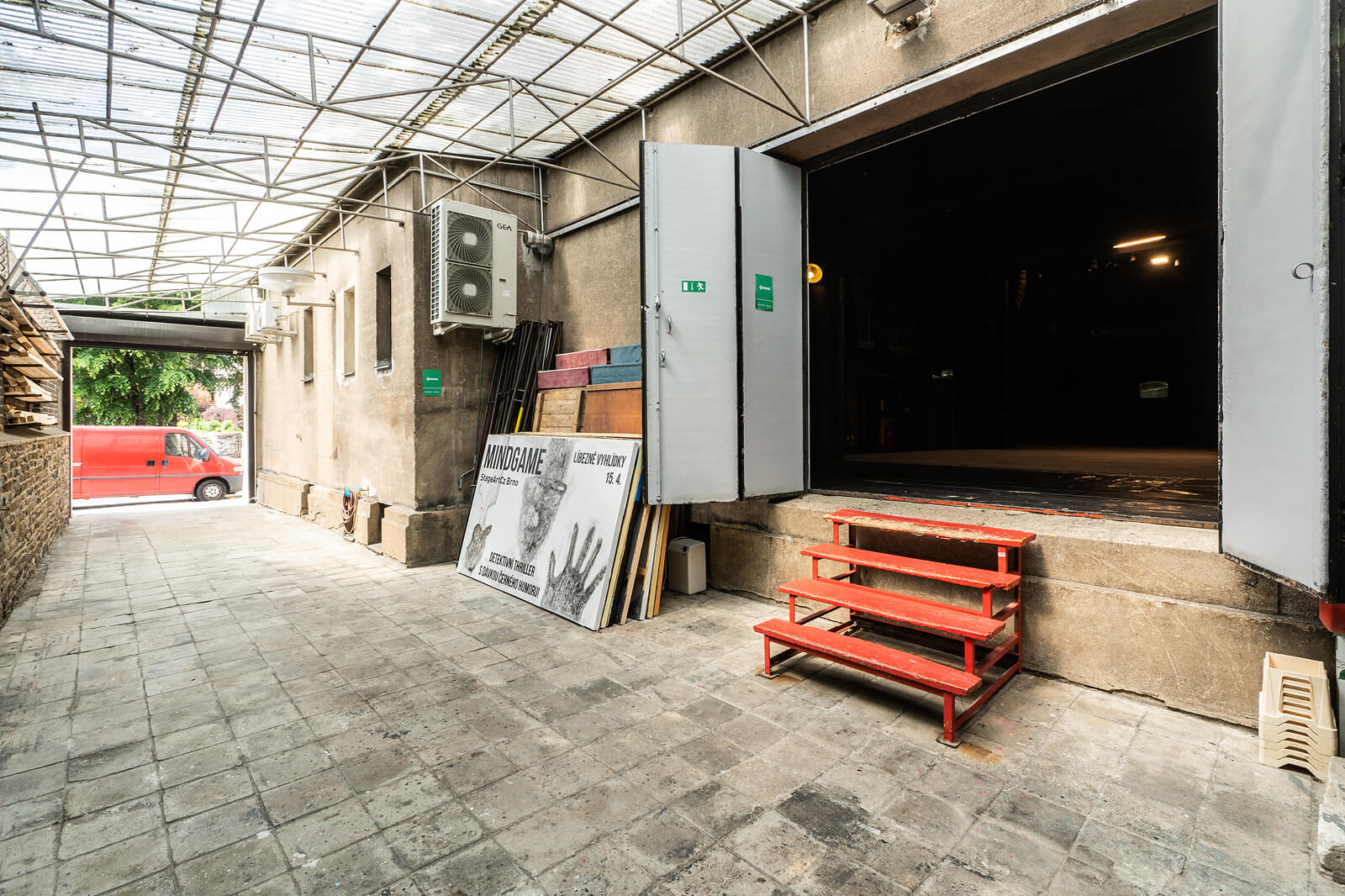

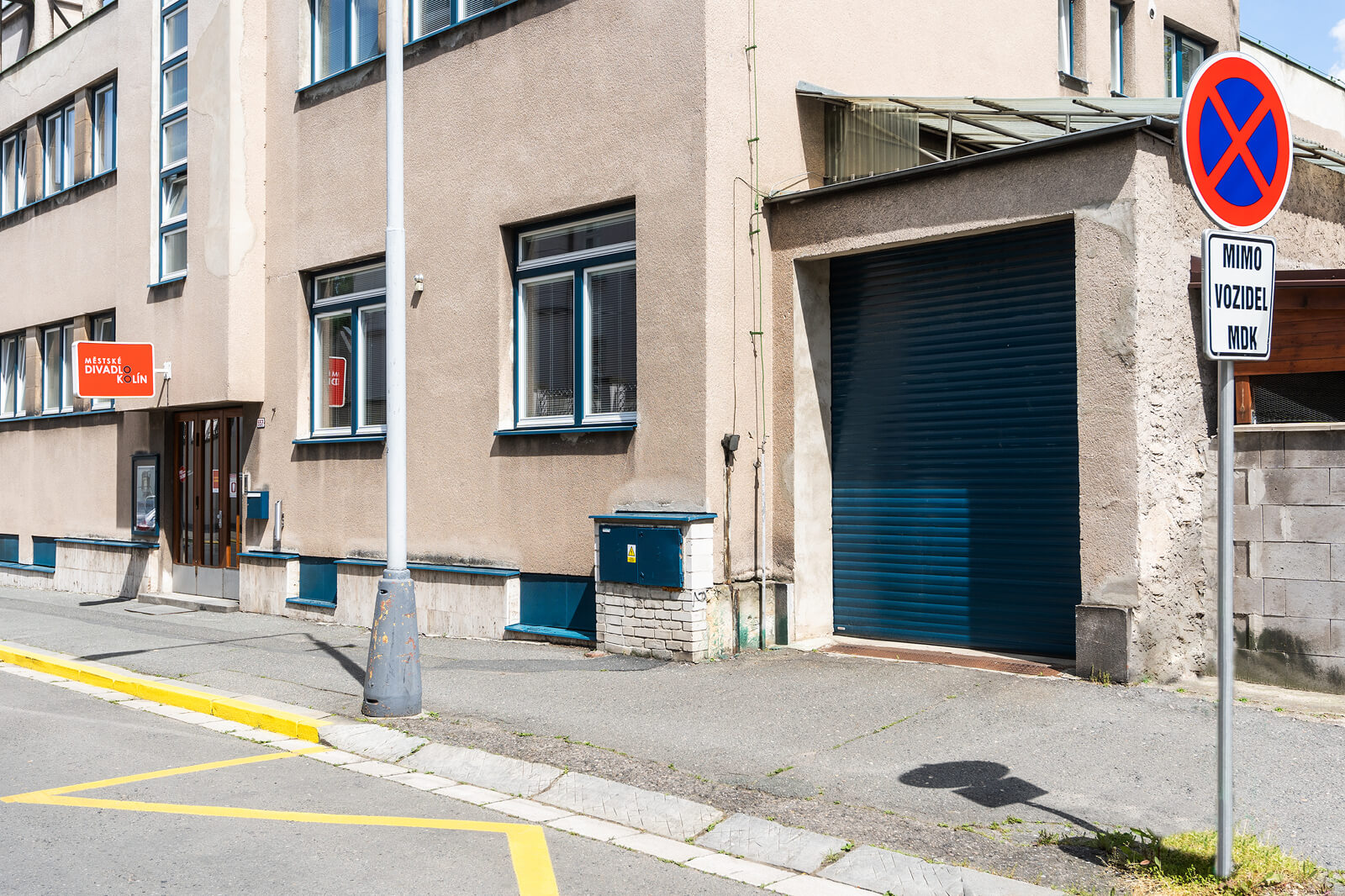

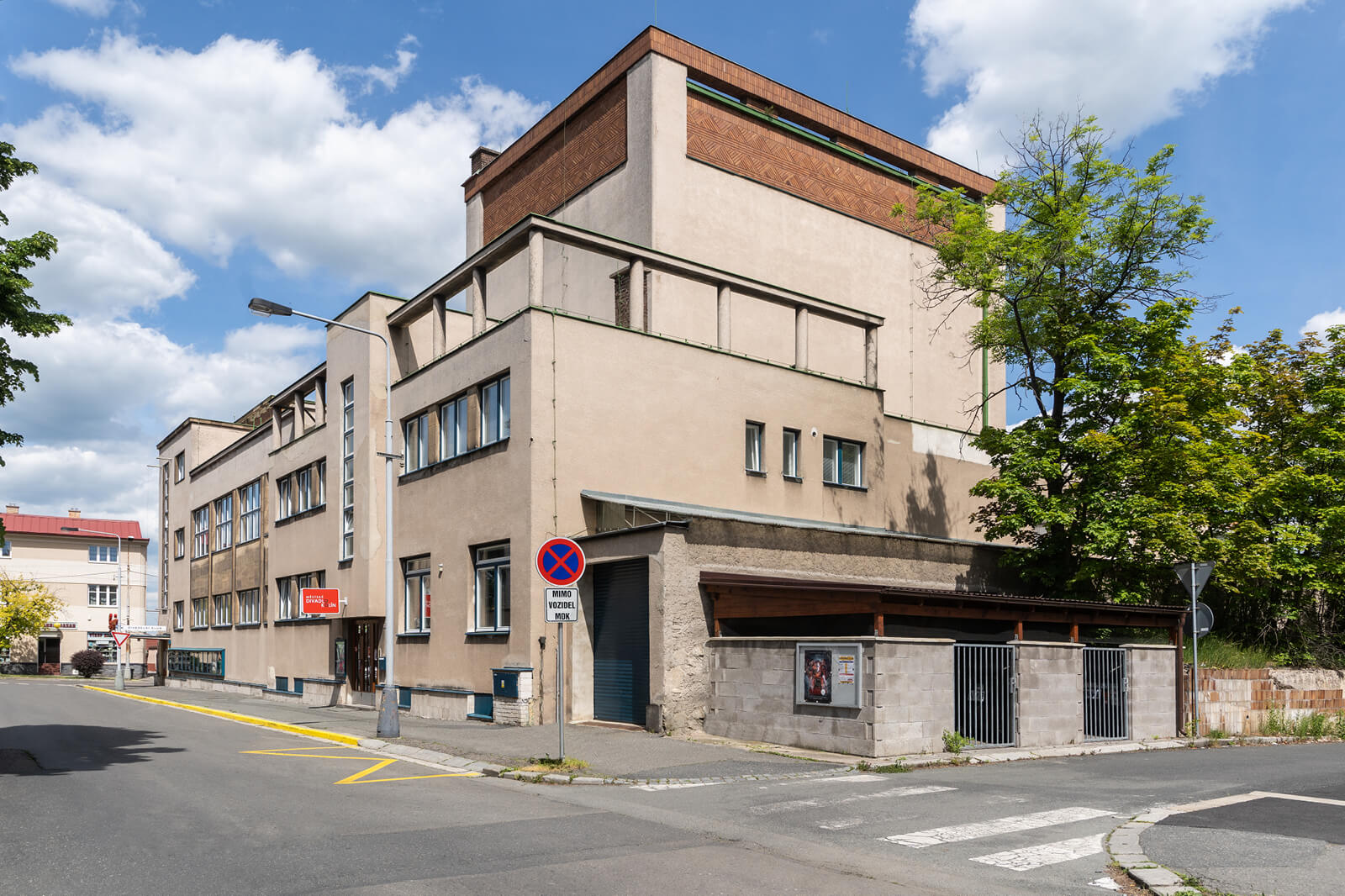

PŘÍJEZD PRO TECHNIKU
